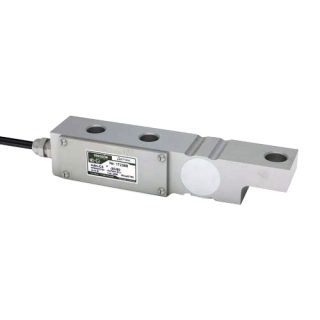

Н11 датчики тензорезисторные балочного типа

Скачать PDF

Тип оборудования: Датчик силоизмерительный

Наибольший предел измерений: 500 кг, 1000 кг (1 т)

Класс точности: C1, C3

Маркировка взрывозащиты: 0ExiаIICT6, Нет

Описание

Тензорезисторные датчики Н11 балочного типа прямоугольной формы. Предназначены для использования в балочных и платформенных весах. Могут работать в отапливаемых и не отапливаемых помещениях. Выпускаются в обычном и взрывобезопасном исполнении.

В настоящее время вместо тензодатчиков Н11 выпускаются тензодатчики Н4, обладающие большей точностью и надежностью, а тензодатчики Н11 изготавливаются для поддержания ремонтного фонда.

Области применения - напольные весы, палетные весы, автомобильные весы, взвешивание емкостей и бункеров.

Особенности тензорезисторных датчиков балочного типа Н11:

  • Материал упругого элемента: конструкционная сталь.
  • Герметизация тензодатчика осуществляется специальными герметиками и крышкой.
  • Конструкция тензодатчиков позволяет создавать весы минимальной высоты.
  • Используются уникальные методики при нормировании параметров и испытаниях.
  • Многоступенчатая система контроля качества тензодатчика.
  • Потребителю тензодатчики поставляются, подобранными по группам для совместного использования в весах.
  • Гарантийный срок 12 мес.

Схема выводов кабеля:

  • +Uпит.  - зеленый.
  • –Uпит.  - черный.
  • +Uизм. - белый.
  • –Uизм. - красный.

Габаритные размеры

Технические характеристики

Число поверочных делений (n) Для класса точности С1: 1000; Для класса точности С3: 3000
Пределы допускаемой погрешности Для класса точности С1: ≤ ±0,040% от РКП; Для класса точности С3: ≤ ±0,020% от РКП
Материалы изготовления Датчик - легированная сталь
Климатическое исполнение (диапазон рабочих температур) -20…+50°С
Исполнение по степени защиты IP65
Питание =12 В
Вес 1,2 кг

Структура обозначения, пример заказа

Н11
-500
С1

Класс точности

Максимальная нагрузка, кг

Наименование модели

Варианты исполнений

Параметры датчика

Единицы измерения

Значения параметров

Наибольший предел измерения (НПИ)

кг

500; 1000

Класс точности по ГОСТ Р 8.726-2010



С1

C3

Рабочий коэффициент передачи (РКП)

мВ/В

2 ± 0,005

2 ± 0,002

Начальный коэффициент передачи (НКП)

% от РКП

≤ ± 1

Ползучесть (30 мин.)

% от РКП

≤ ± 0,049

≤ ± 0,025

Изменение НКП от температуры

% от РКП/°С

≤ ± 0,0028

≤ ± 0,0014

Изменение РКП от температуры

% от РКП/°С

≤ ± 0,0022

≤ ± 0,0011

Сопротивление входное

Ом

380 ± 15

Сопротивление выходное

Ом

350 ± 1

Сопротивление изоляции

Г Ом

≥ 5

Диапазон термокомпенсации

°С

-10... +40

Диапазон температур хранения

°С

-40... +50

Степень защиты по ГОСТ 14254



IP65

Допустимая перегрузка в течение не более 1 часа

% от НПИ

25

Разрушающая нагрузка

% от НПИ

300

Материал датчика



Легированная сталь

Длина кабеля

м

3,0

Стандартный комплект поставки

  • Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов.
  • Длина кабеля: 3 м.
  • Четырехпроводная схема подключения.
  • Экран не соединен с корпусом.

Дополнительная комплектация, опции

  • Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов.
  • Длина кабеля: от 2 до 100 метров.
  • Шестипроводная схема подключения.
  • Напряжение питания от 2 В до 36 В.
  • Выходное сопротивление 410±1 Ом.
  • Свидетельство о поверке.
