Н2 датчики тензорезисторные балочного типа

Скачать PDF

Тип оборудования: Датчик силоизмерительный

Наибольший предел измерений: 1000 кг (1 т), 2000 кг (2 т), 5000 кг (5 т), 10000 кг (10 т), 15000 кг (15 т)

Класс точности: C1, C3

Маркировка взрывозащиты: 0ExiаIICT6, Нет

Описание

Тензорезисторные датчики Н2 балочного типа прямоугольной формы. Предназначены для использования в балочных и платформенных весах. Выпускаются в обычном и взрывобезопасном исполнении.

Тензодатчики Н2 могут работать в отапливаемых и не отапливаемых помещениях. В настоящее время вместо этих тензодатчиков выпускаются тензодатчики Н4, обладающие большей точностью и надежностью, а тензодатчики Н2 изготавливаются для поддержания ремонтного фонда.

Области применения - напольные весы, палетные весы, автомобильные весы, взвешивание емкостей и бункеров.

Особенности тензорезисторных датчиков балочного типа Н2:

  • Материал упругого элемента: конструкционная сталь.
  • Герметизация тензодатчика осуществляется специальными герметиками и крышкой.
  • Тензодатчики не восприимчивы к боковым силам.
  • Используются уникальные методики при нормировании параметров и испытаниях.
  • Многоступенчатая система контроля качества тензодатчика.
  • Потребителю тензодатчики поставляются, подобранными по группам для совместного использования в весах.
  • Гарантийный срок 12 мес.

Схема выводов кабеля:

  • +Uпит.  - зеленый.
  • –Uпит.  - черный.
  • +Uизм. - белый.
  • –Uизм. - красный.

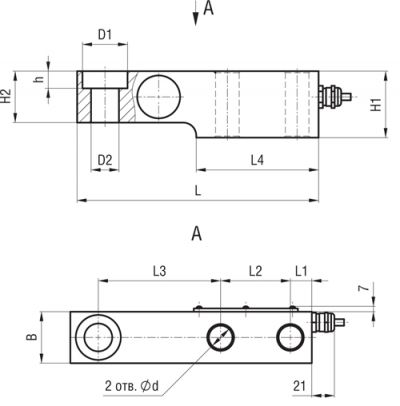

Габаритные размеры

P, т

L, мм

L1, мм

L2, мм

L3, мм

L4, мм

H1, мм

H2, мм

D1, мм

D2, мм

B, мм

h, мм

d, мм

1

180

27,5

50

84,5

95

38

35

28

17

38

14

13

2

195

23

65

88

106

44

38

30

17

38

14

13

5

225

20

65

114

114

62

48

42

26

48

16

22

10

280

25

83

140

140

88

60

51

33

60

22

29

15

280

25

83

140

160

88

60

51

33

64

22

29

Технические характеристики

Число поверочных делений (n) Для класса точности С1: 1000; Для класса точности С3: 3000
Пределы допускаемой погрешности Для класса точности С1: ≤ ±0,040% от РКП; Для класса точности С3: ≤ ±0,020% от РКП
Материалы изготовления Датчик - легированная сталь
Климатическое исполнение (диапазон рабочих температур) -20…+40°С
Исполнение по степени защиты IP65
Питание =12 В
Вес Для НПИ 1 т: 1,8 кг; Для НПИ 2 т: 2,2 кг; Для НПИ 5 т: 3,9 кг; Для НПИ 10 т: 8,2 кг; Для НПИ 15 т: 9,0 кг

Структура обозначения, пример заказа

Н2
-15
С1

Класс точности

Максимальная нагрузка, т

Наименование модели

Варианты исполнений

Параметры датчика

Единицы измерения

Значения параметров

Наибольший предел измерения (НПИ)



1, 2, 5, 10, 15

Класс точности по ГОСТ Р 8.726-2010



С1

C3

Минимальный поверочный интервал



НПИ/5000

НПИ/10000

Рабочий коэффициент передачи (РКП)

мВ/В

2 ± 0,005

2 ± 0,002

Начальный коэффициент передачи (НКП)

% от РКП

< 3

Ползучесть (30 мин.)

% от РКП

≤ ± 0,049

≤ ± 0,025

Изменение НКП от температуры

% от РКП/°С

≤ ± 0,0028

≤ ± 0,0014

Изменение РКП от температуры

% от РКП/°С

≤ ± 0,0022

≤ ± 0,0011

Сопротивление входное

Ом

380 ± 10

Сопротивление выходное

Ом

350 ± 1

Сопротивление изоляции

ГОм

≥ 5

Диапазон термокомпенсации

°С

-10... +40

Диапазон температур хранения

°С

-40... +50

Степень защиты по ГОСТ 14254



IP 65

Допустимая перегрузка в течение не более 1 часа

% от НПИ

25

Разрушающая нагрузка

% от НПИ

300

Длина кабеля

м

Для НПИ 1,2,5т — 3,0; Для НПИ 10,15т — 10,0

Стандартный комплект поставки

  • Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов.
  • Длина кабеля: Для датчиков с НПИ = 2 т (3 м), 5 т(5 м), 10 и 15 т (10 м).
  • Четырехпроводная схема подключения.
  • Экран не соединен с корпусом.

Дополнительная комплектация, опции

  • Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов.
  • Длина кабеля: от 2 до 100 метров.
  • Шестипроводная схема подключения.
  • Напряжение питания от 2 В до 36 В.
  • Выходное сопротивление 410±1 Ом.
  • Свидетельство о поверке.
  • Металлорукав.
