Т2 датчики тензорезисторные балочного типа

Скачать PDF

Тип оборудования: Датчик силоизмерительный

Наибольший предел измерений: 20 кг, 50 кг, 100 кг, 200 кг

Класс точности: C1, C3

Маркировка взрывозащиты: 0ExiаIICT6, Нет

Описание

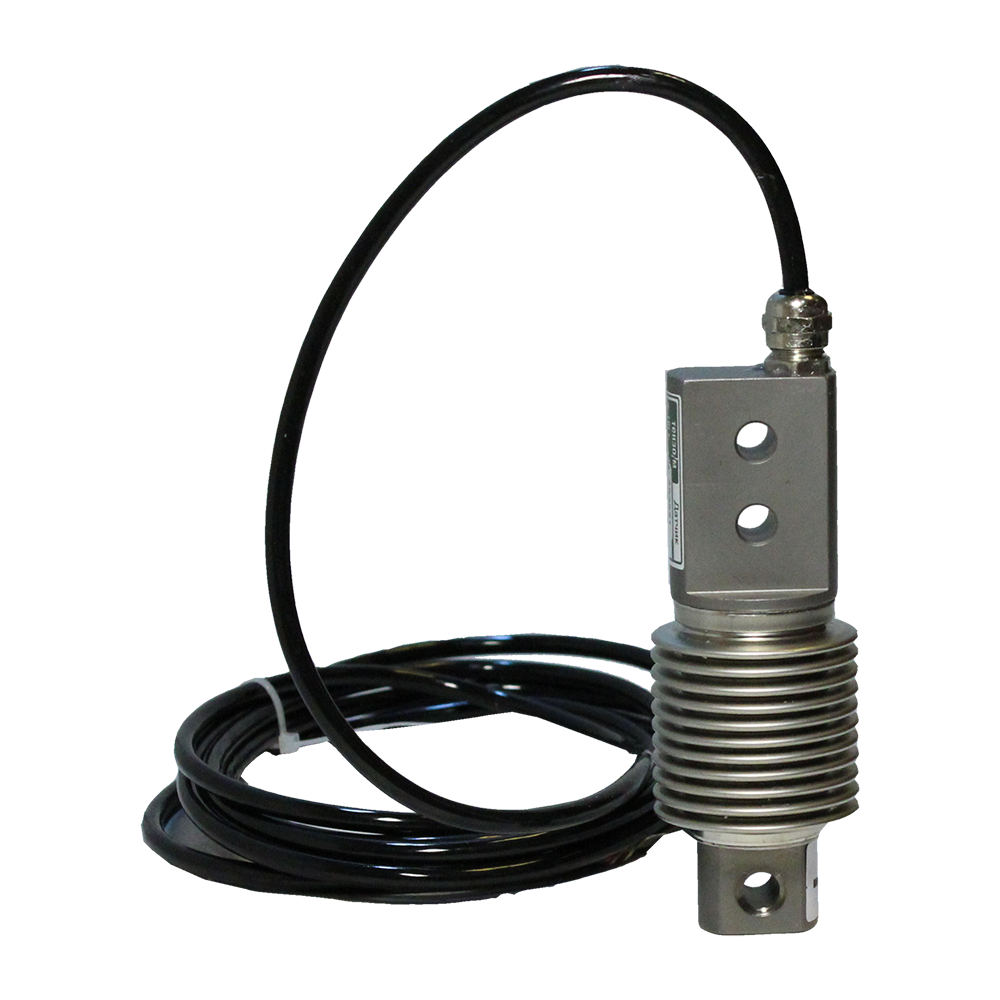

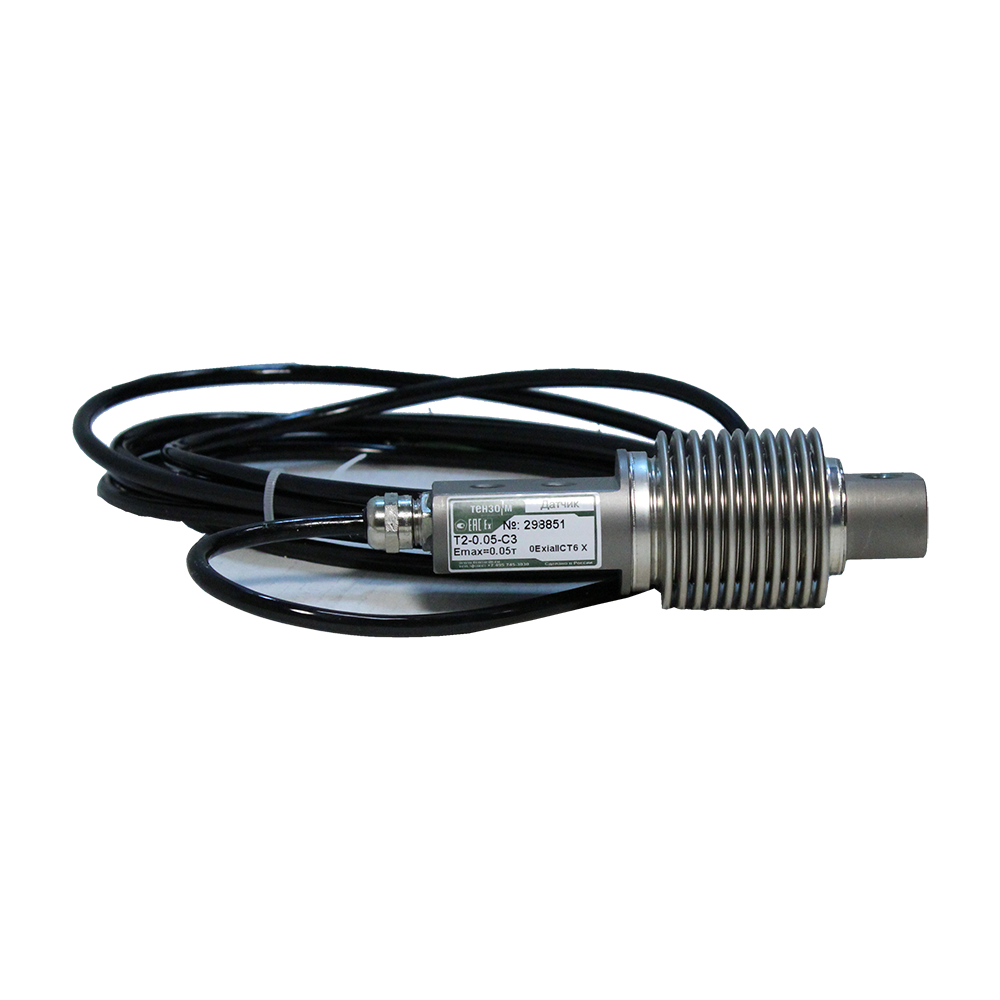

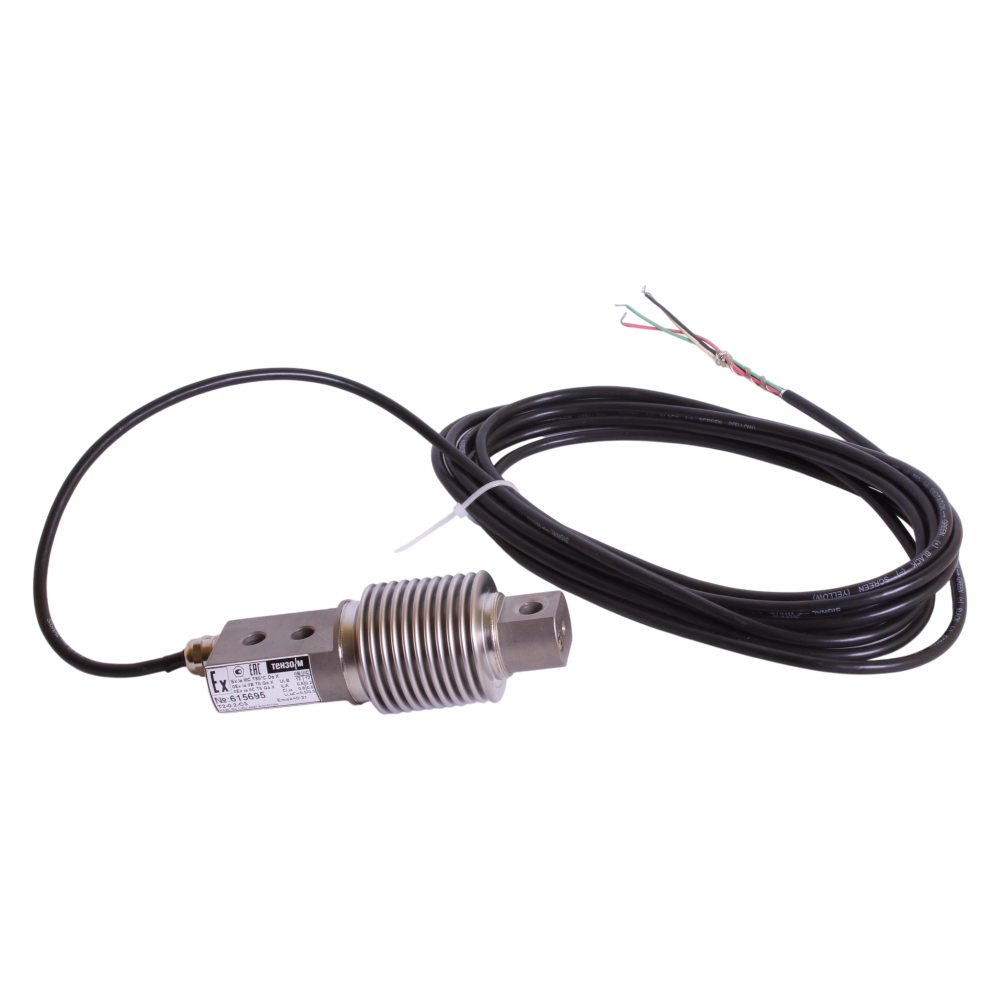

Тензорезисторные датчики Т2 балочного типа с металлическим сильфоном. Одна из самых распространенных конструкций тензодатчиков в весоизмерительных системах. Благодаря особенностям конструкции тензодатчики легко встраиваются в весоизмерительные системы, работают в любых условиях окружающей среды, обеспечивают хорошую точность измерений.

Тензодатчики Т2 с минимальными изменениями узлов встройки могут быть использованы вместо аналогичных тензодатчиков других производителей. Области применения - платформенные весы, бункерные весы, взвешивание емкостей.

Особенности тензорезисторных датчиков балочного типа Т2:

  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей.
  • Герметизация термо- и тензочувствительной схем производится сильфоном из нержавеющей стали.
  • Сильфон прикреплен к упругому элементу с помощью лазерной сварки.
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем.
  • При нормировании параметров датчика и испытаниях используются уникальные методики.
  • Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах.
  • Гарантийный срок 4 года.

Схема выводов кабеля:

  • +Uпит.  - зеленый.
  • –Uпит.  - черный.
  • +Uизм. - белый.
  • –Uизм. - красный.

Габаритные размеры

НПИ, кг

Размер болтов для крепления

Момент затяжки болтов, Н*м

Масса датчика, кг

Длина кабеля, м

20, 50, 100, 200

M8-8.8

25

0,6

3

Технические характеристики

Число поверочных делений (n) Для класса точности С1: 1000; Для класса точности С3: 3000
Пределы допускаемой погрешности Для класса точности С1: ≤ ±0,040% от РКП; Для класса точности С3: ≤ ±0,020% от РКП
Материалы изготовления Датчик - нержавеющая сталь
Климатическое исполнение (диапазон рабочих температур) -30…+50°С
Исполнение по степени защиты IP68
Питание =12 В
Вес 0,6 кг

Структура обозначения, пример заказа

Т2
-50
С1

Класс точности

Максимальная нагрузка, кг

Наименование модели

Варианты исполнений

Параметры датчика

Единицы измерения

Значения параметров

Наибольший предел измерения (НПИ)

кг

20, 50, 100, 200

Класс точности по ГОСТ Р 8.726-2010



С1

C3

Минимальный поверочный интервал



НПИ / 5000

НПИ / 10000

Рабочий коэффициент передачи (РКП)

мВ/В

2 ± 0,005

2 ± 0,002

Начальный коэффициент передачи (НКП)

% от РКП

< 3

< 3

Ползучесть (30 мин.)

% от РКП

≤ ±0,049

≤ ±0,025

Изменение НКП от температуры

% от РКП/°С

≤ ±0,0028

≤ ±0,0014

Изменение РКП от температуры

% от РКП/°С

≤ ±0,0022

≤ ±0,0011

Сопротивление входное

Ом

390 ±15

Сопротивление выходное

Ом

350 ±1

Сопротивление изоляции

ГОм

≥ 5

Диапазон термокомпенсации

°С

-10... +40

Диапазон температур хранения

°С

-40... +50

Допустимая перегрузка в течение не более 1 часа

% от НПИ

25

Разрушающая нагрузка

% от НПИ

300

Стандартный комплект поставки

  • Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов.
  • Длина кабеля: 3 м.
  • Четырехпроводная схема подключения.
  • Экран не соединен с корпусом.

Дополнительная комплектация, опции

  • Рабочий диапазон температур: -50... +50°С.
  • Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов.
  • Длина кабеля от 2 до 100 м.
  • Шестипроводная схема подключения.
  • Напряжение питания от 2 до 36 В.
  • Выходное сопротивление 410±1 Ом.
  • Свидетельство о поверке.
