M50 датчики тензорезисторные

Скачать PDF

Тип оборудования: Датчик силоизмерительный

Наибольший предел измерений: 500 кг, 1000 кг (1 т), 2000 кг (2 т), 3000 кг (3 т), 5000 кг (5 т)

Класс точности: C1, C3

Маркировка взрывозащиты: 0ExiаIICT6, Нет

Цена (без учета НДС): По запросу руб.

Описание

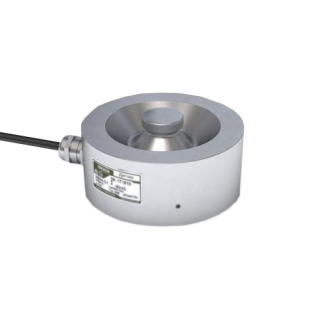

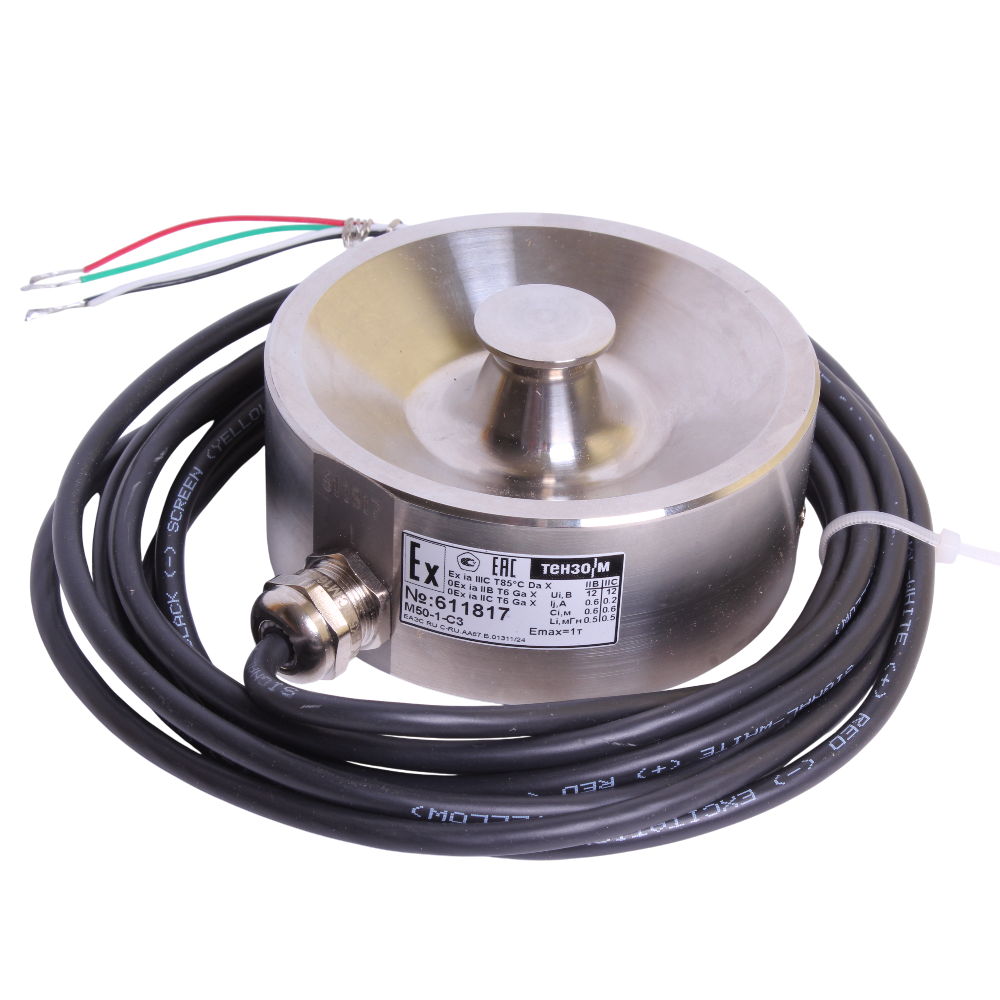

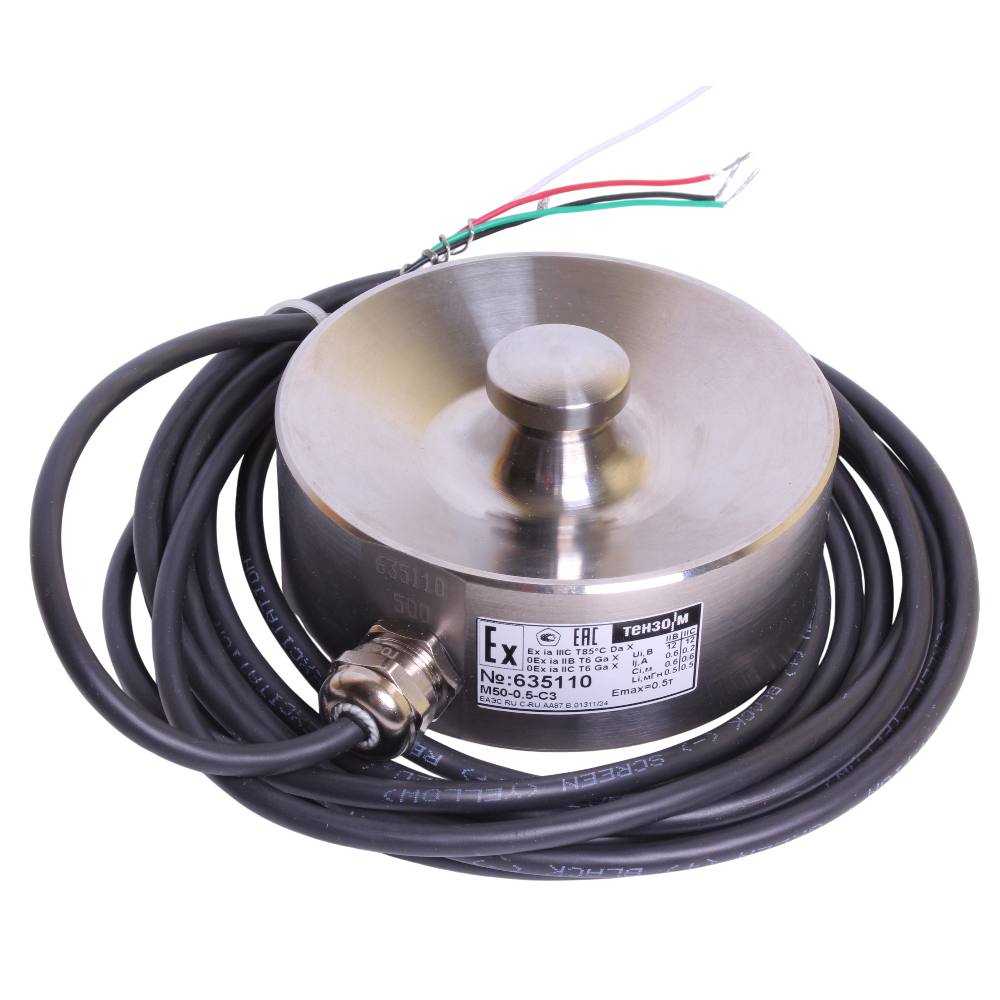

Тензодатчики цилиндрические М50 мембранного типа, в основном используются для взвешивания емкостей и баков.

Благодаря конструктивным особенностям тензорезисторные датчики М50 легко встраиваются в весовое оборудование. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды. Тензодатчики мембранного типа выигрывают в цене по сравнению с тензодатчиками других типов. Типоразмеры тензодатчиков охватывают широкий спектр нагрузок от 500 кг до 50 т.

Особенности тензорезисторных датчиков мембранного типа М50:

  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей.
  • Герметизация датчика производится крышкой из нержавеющей стали, прикрепленной к упругому элементу с помощью лазерной сварки.
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем.
  • Тензодатчики проходят испытания на эталонных силозадающих машинах.
  • Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах.
  • Гарантийный срок 4 года.

Схема выводов кабеля

  • +Uпит.  - зеленый
  • –Uпит.  - черный
  • +Uизм. - белый
  • –Uизм. - красный
Габаритные размеры

НПИ, т

H, мм

R, мм

Длина кабеля, м

0,5

39

30

3

1

42

55

3

2

42

55

3

3

43

55

3

5

44

55

3

Технические характеристики

Число поверочных делений (n) Датчики с кл. т. С1: 1000; Датчики с кл. т. С3: 3000
Пределы допускаемой погрешности Датчики с кл. т. С1: ≤ ±0,040% от РКП; Датчики с кл. т. С3: ≤ ±0,020% от РКП
Материалы изготовления Датчик - нержавеющая сталь
Климатическое исполнение (диапазон рабочих температур) -30…+50°С
Исполнение по степени защиты IP68
Питание =12 В
Вес 1,5 кг

Структура обозначения, пример заказа

М50
0,5
С1

Класс точности

Максимальная нагрузка, т

Наименование модели

Варианты исполнений

Параметры датчика

Единицы измерения

Значения параметров

Наибольший предел измерения (НПИ)

т

0,5; 1,0; 2,0; 3,0; 5,0

Класс точности по ГОСТ Р 8.726-2010



С1

C3

Минимальный поверочный интервал



НПИ / 5000

НПИ / 10000

Рабочий коэффициент передачи (РКП

мВ/В

2 ± 0,010

2 ± 0,002

Начальный коэффициент передачи (НКП

% от РКП

< 3

< 3

Ползучесть (30 мин.)

% от РКП

≤ ±0,049

≤ ±0,025

Изменение НКП от температуры

% от РКП/°С

≤ ±0,0028

≤ ±0,0014

Изменение РКП от температуры

% от РКП/°С

≤ ±0,0022

≤ ±0,0011

Сопротивление входное

Ом

750 ±15

Сопротивление выходное

Ом

700 ±1

Сопротивление изоляции

ГОм

≥ 5

Диапазон термокомпенсации

°С

-10... +40

Диапазон температур хранения

°С

-40... +50

Допустимая перегрузка в течение не более 1 часа

% от НПИ

25

Разрушающая нагрузка

% от НПИ

300

Стандартный комплект поставки

  • Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов.
  • Длина кабеля 3 м.
  • Четырехпроводная схема подключения.
  • Экран кабеля не соединен с корпусом тензодатчика.
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X.

Дополнительная комплектация, опции

  • Рабочий диапазон температур -50... +50°С.
  • Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов.
  • Длина кабеля от 2 до 100 м.
  • Шестипроводная схема подключения.
  • Напряжение питания от 2 до 36 В.
  • Свидетельство о поверке.
  • Металлорукав.
