Т24 датчики тензорезисторные одноточечного типа

Скачать PDF

Тип оборудования: Датчик силоизмерительный

Наибольший предел измерений: 5,0 кг (5000 г), 10 кг, 20 кг, 30 кг, 40 кг, 50 кг, 100 кг, 200 кг

Класс точности: C3

Маркировка взрывозащиты: 0ExiаIICT6, Нет

Описание

Тензодатчики типа «Single Point» Т24, особенность которых состоит в том, что на одном тензодатчике можно собрать платформенные весы. При этом не требуется узлов встройки, так как тензодатчик непосредственно крепится к раме основания и к платформе.

Так как стоимость таких тензодатчиков невелика, то платформенные весы  сделанные на них - самые дешевые. Помимо этого тензорезисторые датчики Т24 одноточечного типа могут работать в отапливаемых и неотапливаемых помещениях.

Области применения - платформенные весы, настольные весы, лотковые расходомеры, взвешивание баков и емкостей, многобункерные системы.

Особенности тензорезисторных датчиков одноточечного типа Т24:

  • Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы.
  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей.
  • Герметизация датчиков производится с помощью специальных герметиков.
  • При испытаниях датчиков используются уникальные методики.
  • Многоступенчатая система контроля качества тензодатчиков.
  • Гарантийный срок 12 мес.

Схема выводов кабеля

Модификация 1:

  • +Uпит.  - зеленый.
  • –Uпит.  - черный.
  • +Uизм. - белый.
  • –Uизм. - красный.

Модификация 2:

  • +Uпит.  - зеленый
  • –Uпит.  - черный
  • +Uизм. - белый
  • –Uизм. - красный
  • +Uос - синий
  • –Uос - коричневый

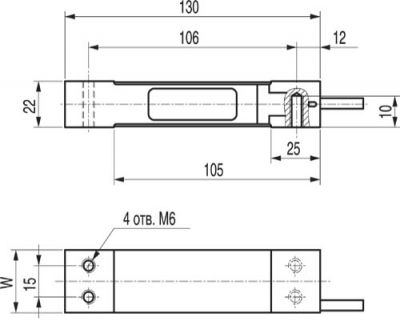

Габаритные размеры

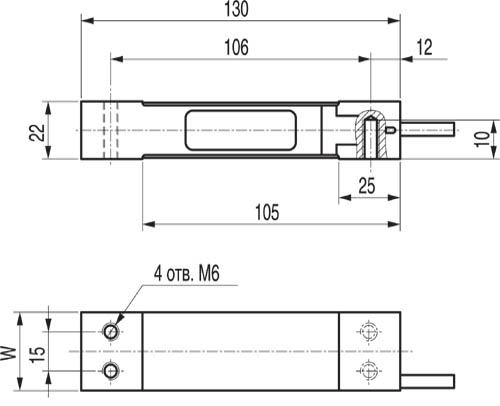

Модификация 1

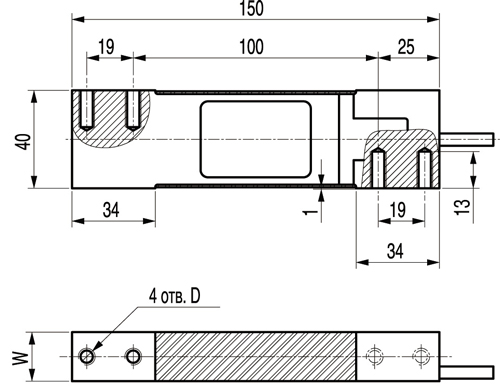

Модификация 2

Мод.

НПИ, кг

W, мм

D, мм

Размер болтов для крепления

Момент затяжки болтов, Н*м

Масса датчика, кг

Длина кабеля, м

Максимальный размер платформы, мм

1

5

10,20,30,40

25,4

30

-

-

M6-8.8

10

0,15

0,5

350x350

2

5,10,20,30

50,100

200

20





25,4

М6





М8

M8-8.8

25

0,25

1

400x400

Технические характеристики

Число поверочных делений (n) 3000
Пределы допускаемой погрешности ≤ ±0,0200% от РКП
Материалы изготовления Датчик - алюминиевый сплав
Климатическое исполнение (диапазон рабочих температур) -20…+65°С
Исполнение по степени защиты IP67
Питание =12 В
Вес Мод. 1: 0,15 кг; Мод. 2: 0,25 кг

Структура обозначения, пример заказа

Т24
Мод.1
-30

Максимальная нагрузка, кг

Модификация датчика

Наименование модели

Варианты исполнений

Параметры датчика

Единицы измерения

Значения параметров



Модификация 1

Модификация 2

Наибольший предел измерения (НПИ)

кг

5, 10, 20, 30, 40

5, 10, 20, 30, 50, 100, 200

Минимальный поверочный интервал



НПИ / 6000

НПИ / 10000

Рабочий коэффициент передачи (РКП)

мВ/В

2 ± 5%

2 ± 10%

Начальный коэффициент передачи (НКП)

% от РКП

≤ ±5

Ползучесть (30 мин.)

% от РКП

≤ ±0,0166

Изменение НКП от температуры

% от РКП/°С

≤ ±0,00233

≤ ±0,00140

Изменение РКП от температуры

% от РКП/°С

≤ ±0,0010

Наибольшее напряжение питания постоянного тока

В

12

Сопротивление входное

Ом

413 ±20

Сопротивление выходное

Ом

350 ±25

Сопротивление изоляции

ГОм

≥ 5

Диапазон термокомпенсации

°С

-10... +40

Диапазон температур хранения

°С

-30... +65

Допустимая нагрузка

% от НПИ

150

Разрушающая нагрузка

% от НПИ

300

Стандартный комплект поставки

  • Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов.
  • Четырехпроводная или шестипроводная схема подключения.
  • Экран соединен с корпусом.

Дополнительная комплектация, опции

  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X.
  • Свидетельство о поверке .
