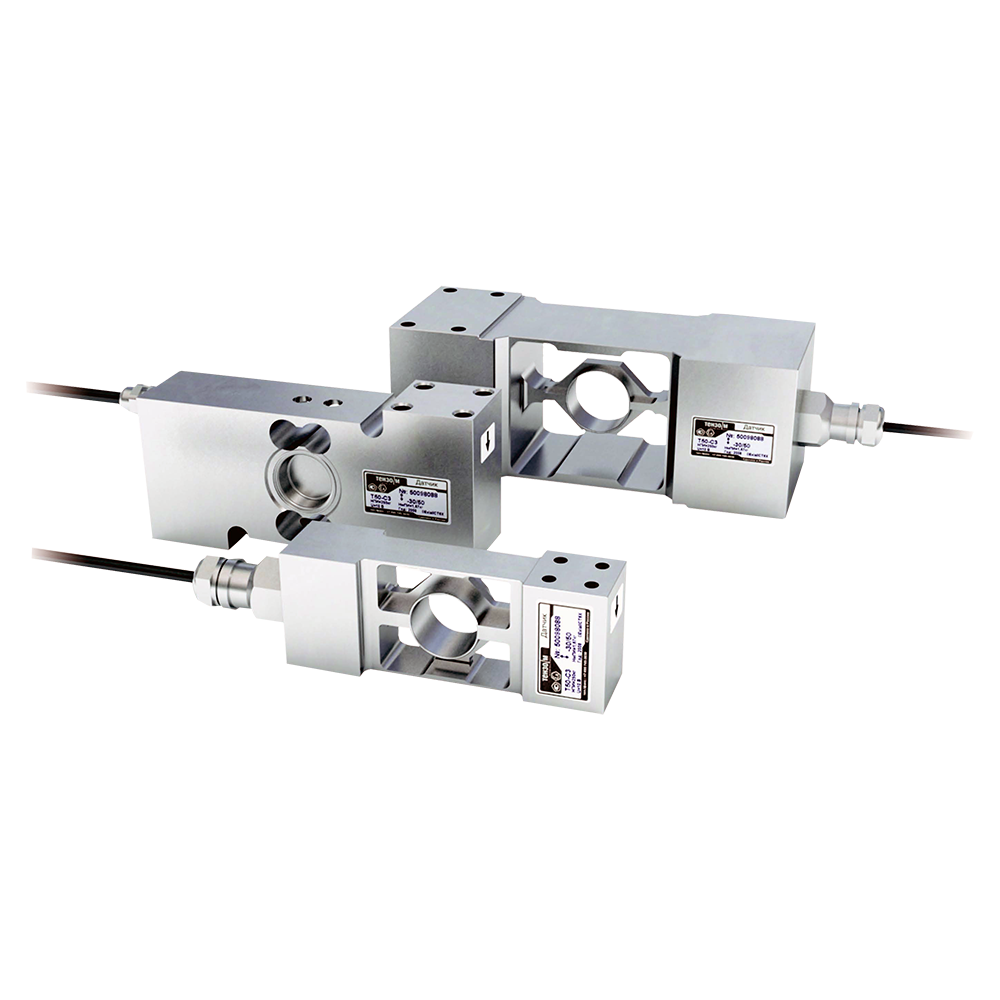

Т50 датчики тензорезисторные одноточечного типа

Скачать PDF

Тип оборудования: Датчик силоизмерительный

Наибольший предел измерений: 10 кг, 20 кг, 50 кг, 100 кг, 200 кг, 250 кг, 500 кг, 1000 кг (1 т)

Класс точности: C3

Маркировка взрывозащиты: 0ExiаIICT6, Нет

Описание

Тензодатчики одноточечного типа Т50 из нержавеющей стали. На одном таком тензодатчике можно собрать весы размером от 350x350мм до 1000x1000мм в зависимости от типоразмера. И хотя стоимость этих тензодатчиков достаточно высокая, но она ниже, чем стоимость четырех балочных тензодатчиков. Тем более, что узлов встройки для Т50 не требуется. Тензодатчик Т50 прикручивается непосредственно к раме основания и платформе.

Тензорезисторные датчики Т50 могут использоваться в любых условиях окружающей среды, точность высокая. Тензодатчики используются в платформенных и настольных весах, конвейерных весах, дозаторах, для взвешивания емкостей и баков.

Особенности тензорезисторных датчиков одноточечного типа Т50:

  • Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы.
  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей.
  • Защитные втулка, крышка и колпачки прикрепляются к упругому элементу с помощью лазерной или микроплазменной сварки.
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем.
  • Гарантийный срок 12 мес.

Схема выводов кабеля

Модификация 1,3:

  • +Uпит.  - зеленый
  • –Uпит.  - черный
  • +Uизм. - белый
  • –Uизм. - красный

Модификация 2:

  • +Uпит.  - зеленый
  • –Uпит.  - черный
  • +Uизм. - красный
  • –Uизм. - белый
  • +Uос - синий
  • –Uос - коричневый



Габаритные размеры

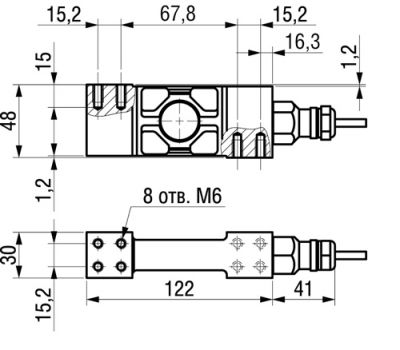

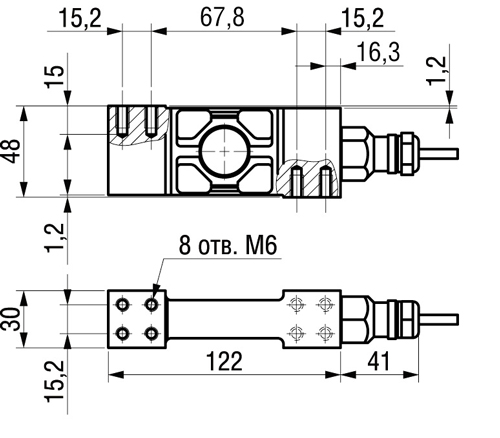

Модификация 1

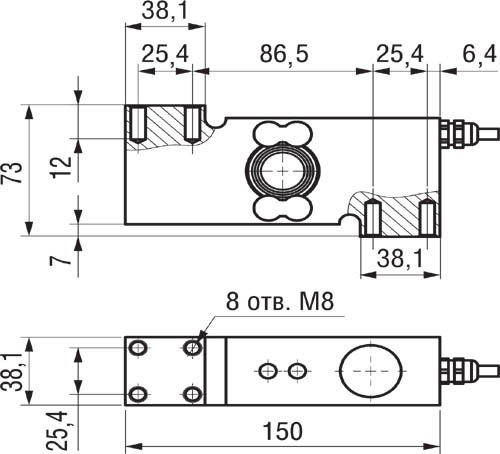

Модификация 2

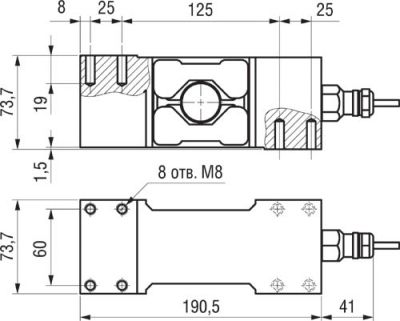

Модификация 3

Мод.

НПИ, кг

Размер болтов для крепления

Момент затяжки болтов, Н*м

Масса датчика, кг

Длина кабеля, м

Максимальный размер платформы, мм

1

10, 20, 50, 100, 200

M6-8.8

10

0,9

3

350x350 (до 20кг), 450x450 (до 50кг), 600x600 (до 200кг)

2

100, 250, 500

M8-8.8

22

2,4

600x600

3

50, 100



250, 500



1000

M8-8.8*

25

5,4


5,7


5,8

600x600 (до 50кг), 800x800 (до 500кг), 1000x1000 (до 1000кг)

* - M8-12.9 для НПИ=1000кг

Технические характеристики

Число поверочных делений (n) 3000
Пределы допускаемой погрешности ≤ ±0,0200% от РКП
Материалы изготовления Датчик - нержавеющая сталь
Климатическое исполнение (диапазон рабочих температур) -30…+40°С, -30…+80°С
Исполнение по степени защиты IP68
Питание =12 В
Вес Мод. 1: 0,9 кг; Мод. 2: 2,4 кг; Мод. 3: 5,4 кг

Структура обозначения, пример заказа

Т50
Мод.1
-10

Максимальная нагрузка, кг

Модификация датчика

Наименование модели

Варианты исполнений

Параметры датчика

Единицы измерения

Значения параметров



Модификация 1

Модификация 2

Модификация 3

Наибольший предел измерения (НПИ)

кг

10, 20, 50, 100, 200

100, 250, 500

50, 100, 250, 500, 1000

Минимальный поверочный интервал



НПИ / 12500

НПИ / 6000

НПИ / 12500

Рабочий коэффициент передачи (РКП)

мВ/В

2 ± 5%

2 ± 10%

2 ± 5%

Начальный коэффициент передачи (НКП)

% от РКП

≤ ±5

≤ ±10

≤ ±5

Ползучесть (30 мин.)

% от РКП

≤ ±0,0166

≤ ±0,0170

≤ ±0,0166

Изменение НКП от температуры

% от РКП/°С

≤ ±0,0011

≤ ±0,0023

≤ ±0,0011

Изменение РКП от температуры

% от РКП/°С

≤ ±0,0010

≤ ±0,0010

≤ ±0,0010

Наибольшее напряжение питания постоянного тока

В

12

15

12

Сопротивление входное

Ом

1100 ±50

380 ±10

1100 ±50

Сопротивление выходное

Ом

960 ±50

350 ±3

960 ±50

Сопротивление изоляции

ГОм

≥ 5

≥ 1

≥ 5

Диапазон термокомпенсации

°С

-10... +40

-10... +40

-10... +40

Рабочий диапазон температур

°С

-30... +40

-30... +80

-30... +40

Диапазон температур хранения

°С

-40... +80

-40... +80

-40... +80

Допустимая нагрузка

% от НПИ

200

150

200

Разрушающая нагрузка

% от НПИ

300

200

300

Стандартный комплект поставки

  • Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов.
  • Четырехпроводная система подключения (мод. 1 и 3), шестипроводная или четырехпроводная схема подключения (мод. 2).
  • Экран не соединен с корпусом.
  • Длина кабеля 3 м.

Дополнительная комплектация, опции

  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X.
  • Свидетельство о поверке .
