С2К датчики тензорезисторные специализированные для крановых весов

Скачать PDF

Тип оборудования: Датчик силоизмерительный

Наибольший предел измерений: 5,0 кг (5000 г), 10 кг, 20 кг

Класс точности: C1, C3

Маркировка взрывозащиты: 0ExiаIICT6, Нет

Описание

Тензодатчики растяжения С2К для крановых весов. Используются для изготовления крановых весов с номинальной нагрузкой 5 т, 10 т, 20 т. Тензодатчики работают в любых условиях окружающей среды, имеют высокую точность измерения.

Особенности специализированных тензорезисторных датчиков С2К:
  • Герметизация термо- и тензочувствительной схемы тензодатчиков С2К-10, 20 т производится с помощью специальных герметиков и пластин из нержавеющей стали.
  • Герметизация термо- и тензочувствительной схемы тензодатчиков С2К-5 т производится с помощью колпачков из нержавеющей стали, прикрепленных к упругому элементу с помощью лазерной сварки.
  • Каждый датчик из нержавеющей стали проходит проверку на герметичность гелиевым течеискателем.
  • На упругом элементе есть резьба, предназначенная для крепления корпуса весов.
  • Упругий элемент имеет проушины для крепления крюка и «серьги».

Схема выводов кабеля

  • +Uпит.  - зеленый
  • –Uпит.  - черный
  • +Uизм. - белый
  • –Uизм. - красный

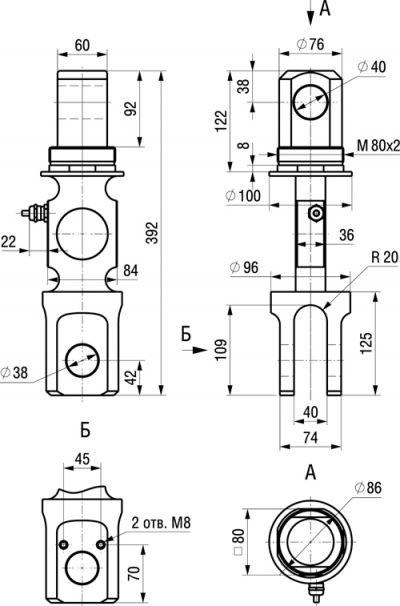

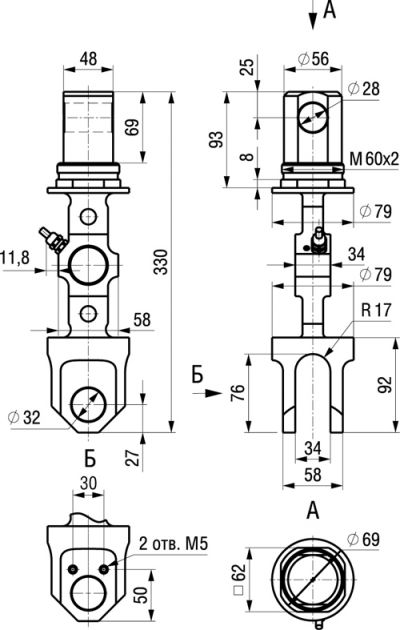

Габаритные размеры
С2К-5т
С2К-10т
С2К-20т


НПИ, т

Масса датчика, кг

Длина кабеля, м

5

4,2

2

10

9,1

20

16,6

Технические характеристики

Число поверочных делений (n) Датчики с кл. т. С1: 1000; Датчики с кл. т. С3: 3000
Пределы допускаемой погрешности Датчики с кл. т. С1: ≤ ±0,040% от РКП; Датчики с кл. т. С3: ≤ ±0,020% от РКП
Материалы изготовления Датчик - нержавеющая сталь (5 т) и легированная сталь (10 и 20 т)
Климатическое исполнение (диапазон рабочих температур) -20…+50°С, -40…+50°С
Исполнение по степени защиты IP67, IP68
Питание =12 В
Вес 4,2...16,6 кг

Структура обозначения, пример заказа

С2К
-5
-С1

Класс точности

Максимальная нагрузка, т

Наименование модели

Варианты исполнений

Параметры датчика

Единицы измерения

Значения параметров

Наибольший предел измерения (НПИ)

т

5, 10, 20

Класс точности по ГОСТ Р 8.726-2010



С1

C3

Минимальный поверочный интервал



НПИ / 5000

НПИ / 10000

Рабочий коэффициент передачи (РКП)

мВ/В

1,7 ± 0,2

Начальный коэффициент передачи (НКП)

% от РКП

< 2

Ползучесть (30 мин.)

% от РКП

≤ ±0,049

≤ ±0,025

Изменение НКП от температуры

% от РКП/°С

≤ ±0,0028

≤ ±0,0014

Изменение РКП от температуры

% от РКП/°С

≤ ±0,0022

≤ ±0,0011

Сопротивление входное

Ом

820 ±10

Сопротивление выходное

Ом

700 ±2

Сопротивление изоляции

ГОм

≥ 5

Диапазон термокомпенсации

°С

-10... +40

Рабочий диапазон температур

°С

-40... +50 (5т); -20... +50 (10 и 20т)

Диапазон температур хранения

°С

-40... +60 (5т); -40... +50 (10 и 20т)

Степень защиты по ГОСТ 14254



IP68 (5т), IP67 (10 и 20т)

Допустимая перегрузка в течение не более 1 часа

% от НПИ

25

Разрушающая нагрузка

% от НПИ

300

Стандартный комплект поставки

  • Четырехпроводная система подключения.
  • Экран не соединен с корпусом.
  • Длина кабеля 2 м.

Дополнительная комплектация, опции

  • Длина кабеля от 2 до 10 м.
  • Шестипроводная система подключения.
  • Напряжение питания от 2 до 36 В.
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X.
