С2 датчики тензорезисторные S-образные

Скачать PDF

Тип оборудования: Датчик силоизмерительный

Наибольший предел измерений: 500 кг, 1000 кг (1 т), 2000 кг (2 т), 3000 кг (3 т), 5000 кг (5 т), 7000 кг (7 т), 10000 кг (10 т), 20000 кг (20 т)

Класс точности: C1, C3

Маркировка взрывозащиты: 0ExiаIICT6, Нет

Описание

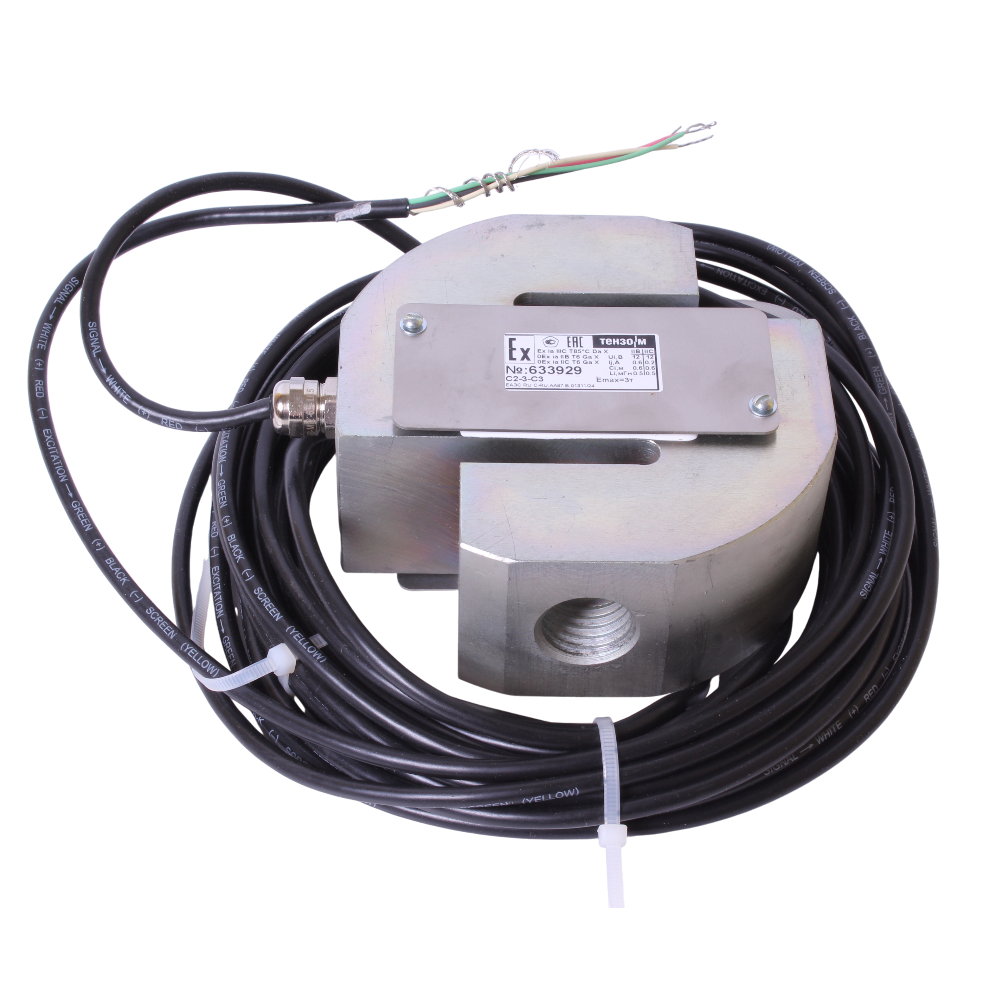

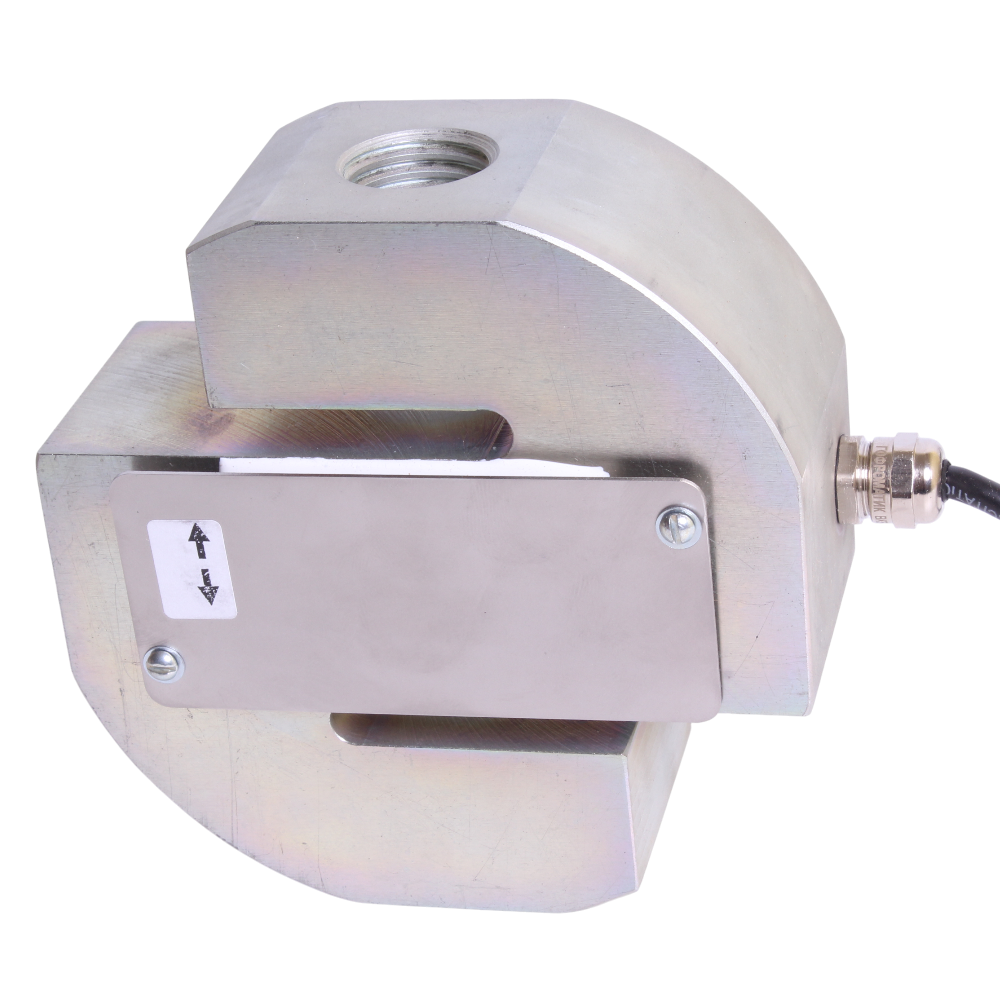

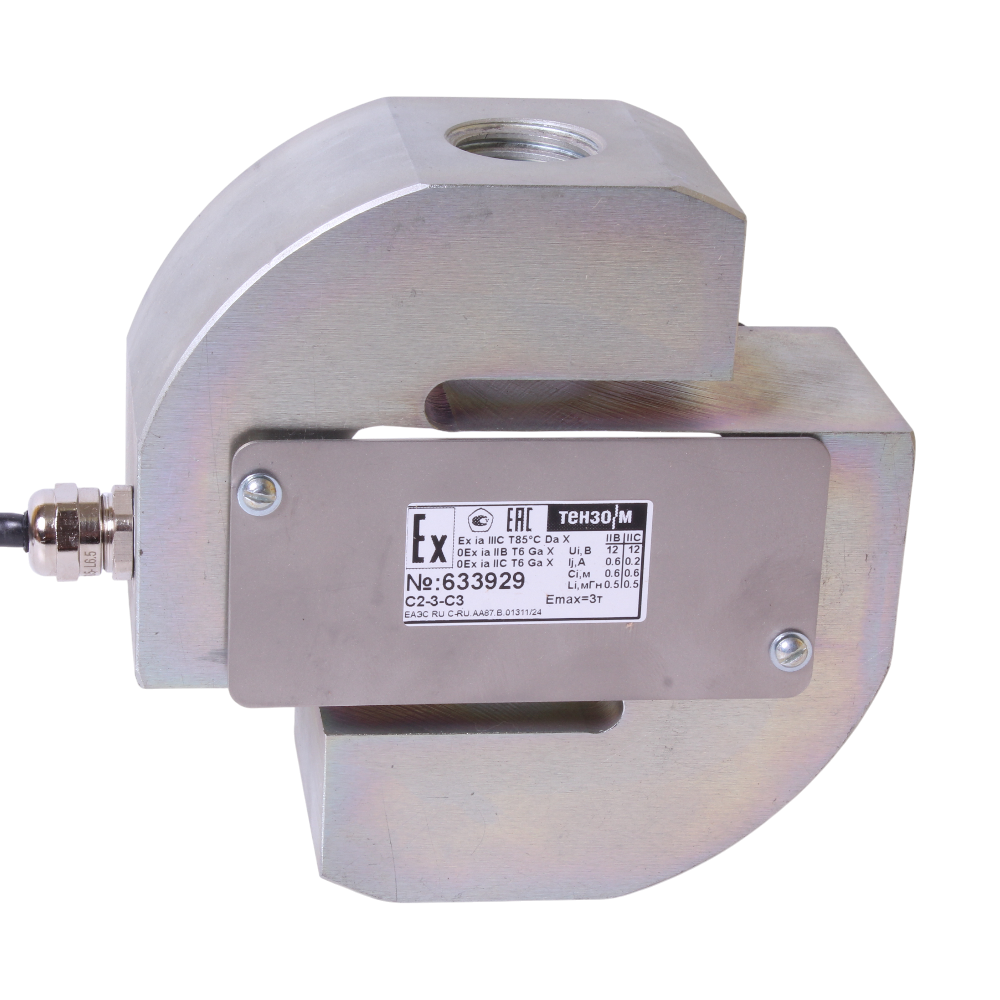

S-образные тензодатчики С2 растяжения/сжатия предназначены для бункерных весов, дозаторов, систем взвешивания емкостей и баков. Имеют низкую цену, благодаря простоте конструкции, обладают высокой надежностью и точностью измерений. При необходимости могут измерять не только вертикальные, но горизонтальные нагрузки.

Тензорезисторные датчики С2 работают в отапливаемых и не отапливаемых помещениях.

Особенности тензодатчиков S-образного типа С2:
  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей.
  • При нормировании параметров датчика и испытаниях используются уникальные методики.
  • Многоступенчатая система контроля качества тензодатчиков.
  • Потребителю тензодатчики поставляются, подобранными по группам для совместного использования в системах.
  • Гарантийный срок 12 мес.

Схема выводов кабеля

  • +Uпит.  - зеленый
  • –Uпит.  - черный
  • +Uизм. - белый
  • –Uизм. - красный
Габаритные размеры

НПИ, т

L1, мм

L2, мм

B1, мм

B2, мм

D, мм

M, мм

H, мм

Масса датчика, кг

Длина кабеля, м

0.5, 1, 2

94

9

32

42

96

M16

90

1,5

3

3, 5, 7

120

12

50

60

126

М24

120

4

10

10

140

15

74

84

154

M30x2

140

9,3

10

20

8,0

10

Технические характеристики

Число поверочных делений (n) Датчики с кл. т. С1: 1000; Датчики с кл. т. С3: 3000
Пределы допускаемой погрешности Датчики с кл. т. С1: ≤ ±0,040% от РКП; Датчики с кл. т. С3: ≤ ±0,020% от РКП
Материалы изготовления Датчик - легированная сталь
Климатическое исполнение (диапазон рабочих температур) -20…+40°С
Исполнение по степени защиты IP65
Питание =12 В
Вес 1,5...9,3 кг

Структура обозначения, пример заказа

С2
-5
-С1

Класс точности

Максимальная нагрузка, т

Наименование модели

Варианты исполнений

Параметры датчика

Единицы измерения

Значения параметров

Наибольший предел измерения (НПИ)

т

0.5, 1, 2, 3, 5, 7, 10, 20

Класс точности по ГОСТ Р 8.726-2010



С1

C3

Минимальный поверочный интервал



НПИ / 5000

НПИ / 10000

Рабочий коэффициент передачи (РКП)

мВ/В

2 ± 0,005;
1 ± 0,0025 (10 т);
1,5 ± 0,0040 (20 т)

2 ± 0,002;
1 ± 0,0010 (10 т);
1,5 ± 0,0015 (20 т)

Начальный коэффициент передачи (НКП)

% от РКП

< 3

< 3

Ползучесть (30 мин.)

% от РКП

≤ ±0,049

≤ ±0,025

Изменение НКП от температуры

% от РКП/°С

≤ ±0,0028

≤ ±0,0014

Изменение РКП от температуры

% от РКП/°С

≤ ±0,0022

≤ ±0,0011

Сопротивление входное

Ом

380 ±15

Сопротивление выходное

Ом

350 ±1

Сопротивление изоляции

ГОм

≥ 5

Диапазон термокомпенсации

°С

-10... +40

Диапазон температур хранения

°С

-30... +50

Допустимая перегрузка в течение не более 1 часа

% от НПИ

25

Разрушающая нагрузка

% от НПИ

300

Стандартный комплект поставки

  • Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов.
  • Четырехпроводная система подключения.
  • Экран не соединен с корпусом.
  • Длина кабеля 3 м (НПИ=0.5, 1, 2 т), 10 м (НПИ=3, 5, 7, 10, 20 т).
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X.

Дополнительная комплектация, опции

  • Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов.
  • Длина кабеля от 2 до 100 м.
  • Шестипроводная система подключения.
  • Напряжение питания от 2 до 36 В.
  • Свидетельство о поверке.
  • Выходное сопротивление 410±1 Ом.
