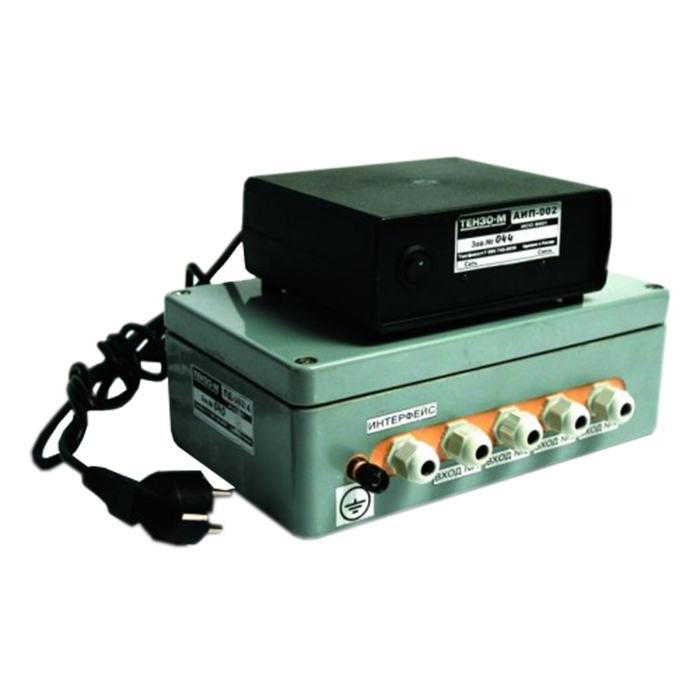

ПД-304, ПД-308 преобразователи динамические

Скачать PDF

Тип оборудования: Весовой индикатор

Маркировка взрывозащиты: Нет

Описание

Весовые преобразователи ПД-304 и ПД-308 предназначены для использования в весах для взвешивания в движении или для измерения быстроменяющихся нагрузок. Прибор преобразует сигнал тензодатчиков в цифровой код и передает его по каналу RS-485.

Преобразователи ПД-304 и ПД-308 отличаются количеством физически независимых каналов, количеством колодок для подключения тензометрических датчиков, а также максимальной длиной линии связи интерфейса.

Динамические преобразователи ПД-304 и ПД-308 состоят из блока АЦП и совмещенного блока питания и преобразователя интерфейса. Для построения весоизмерительных систем необходим компьютер и специальное программное обеспечение.

Технические характеристики

Выходные сигналы RS-485
Материалы изготовления Ударопрочный пластик
Климатическое исполнение (диапазон рабочих температур) -30…+50°С
Исполнение по степени защиты IP65
Питание =24 В
Вес 3,0 кг

Варианты исполнений

Параметр

ПД-308

ПД-304

Количество физически независимых каналов преобразования тензосигнала

8

4

Количество колодок для подключения тензодатчиков

8

4

Внутренняя разрешающая способность на 1 мВ/В, не хуже

30000

Диапазоны входного сигнала, мВ

до 4 мВ/В

Частота преобразования сигнала тензодатчиков, Гц

150, 300, 450, 600

Напряжение питания тензодатчиков, В

5

Тип линии для подключения тензодатчиков

четырехпроводная

Интерфейс связи передачи данных на ПК

RS-485

Скорость обмена информацией по RS-485, бод/с

57000/ 115200

Максимальная длина линии связи, м

1200

400

Стандартный комплект поставки

  • Весовой преобразователь ПД-304 (ПД-308).
  • Адаптер интерфейса и питания АИП-012 или АИП-015
  • Техническая документация.
