ТВИ-024 преобразователь-контроллер весоизмерительный

Скачать PDF

Тип оборудования: Весовой индикатор

Маркировка взрывозащиты: 0ExiаIIBT6

Описание

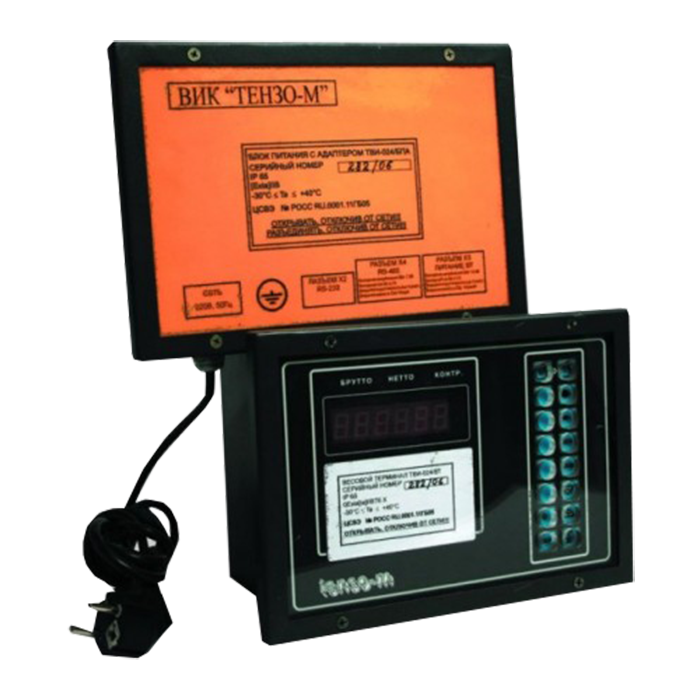

Взрывозащищённый весовой терминал ТВИ-024 предназначен для применения в в составе весов или дозирующих систем, находящихся во взрывоопасных зонах. Используется шестипроводной тип связи.

Преобразователь-контроллер ТВИ-024 конструктивно выполнен из двух блоков:

  • Блок питания с адаптером (БПА), устанавливаемый в безопасной зоне.
  • Весовой терминал (ВТ), устанавливаемый в опасной зоне.

БПА предназначен для питания ВТ напряжением постоянного тока с искробезопасными параметрами. Блок питания соединяется с весовым терминалом двумя кабелями: кабелем питания и кабелем интерфейса. Длина кабелей — до 100 м. Сетевое питание подключается к БПА.

ВТ имеет маркировку взрывозащиты и предназначен для питания тензорезисторных датчиков напряжением постоянного тока; преобразования сигнала тензодатчика в цифровой код; отображения результатов взвешивания; обмена информацией с внешним устройством.

Весоизмерительный преобразователь-контроллерер ТВИ-024 имеет программно-аппаратную совместимость с приборами ТВ-003/05Д с поддержкой соответствующих алгоритмов управления.

Технические характеристики

Нелинейность Не более 0,001%
Выходные сигналы RS-232, RS-485, Напряжения 0-5 В, Токовый 4-20 мА
Материалы изготовления Конструкционная сталь
Климатическое исполнение (диапазон рабочих температур) -30…+40°С
Исполнение по степени защиты IP65
Питание ~220 В
Габаритные размеры 250x175x140 мм
Вес 5,5 кг

Стандартный комплект поставки

  • Блок питания с адаптером (БПА).
  • Весовой терминал (ВТ).
  • Техническая документация.
