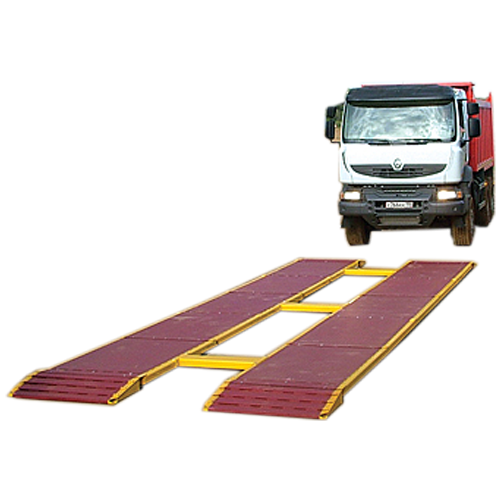

ВА-М ЧЕЛНОК весы автомобильные мобильные

Скачать PDF

Тип оборудования: Весы

Наибольший предел измерений: 5000 кг (5 т), 10000 кг (10 т), 15000 кг (15 т), 20000 кг (20 т), 25000 кг (25 т), 30000 кг (30 т)

Дискретность отсчета (цена деления, d): 2 кг, 5 кг, 10 кг

Класс точности: Средний (III)

Маркировка взрывозащиты: 0ExiаIICT6, Нет

Описание

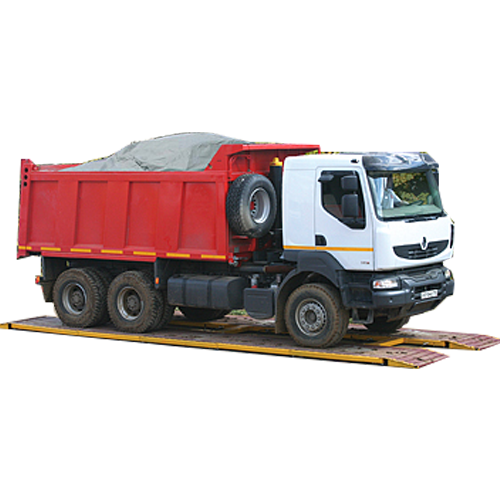

Автомобильные весы ВА-М ЧЕЛНОК предназначены для взвешивания короткобазовых автомобилей целиком, а также потележечного взвешивания любых грузовых автомобилей или контроля осевой нагрузки на дорожное полотно.

Состоят из быстроразборных секций. Устанавливаются на любую ровную поверхность.

Области применения
Широкий спектр применения – от стационарного базирования до быстрого перемещения между точками весового контроля: ГИБДД, строительство, сельское хозяйство, торговля металлом, грузоперевозки, въездной контроль и т.д.

Особенности:

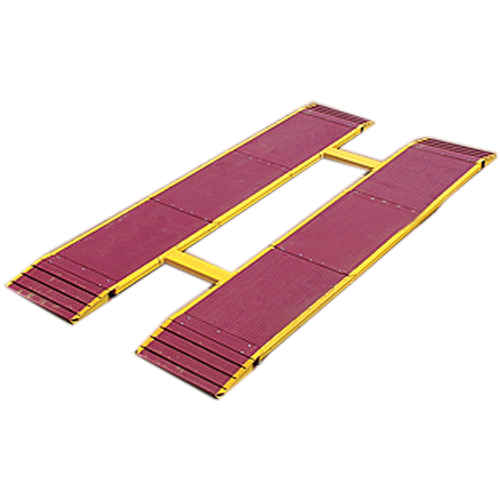

  • Конструктивно весы ВА-М ЧЕЛНОК  состоят из левой и правой платформ/полос и 4-х пандусов. Каждая платформа/полоса состоит из быстроразборных секций, которые позволяют вручную собрать, разобрать, переместить весы.
  • Небольшая высота платформы (60 мм) облегчает заезд, исключает «посадку на брюхо» или опрокидывание автомобиля при случайном съезде с платформы вбок.
  • Ширина платформы (920 мм) позволяет взвешивать автомобили с разной шириной колеи не передвигая платформы.
  • Платформы обладают высокой жёсткостью и надёжностью. Например, весы выдерживают поперечный проезд через них автомобиля с максимально нагруженными осями.
  • Нет ограничений по скорости заезда автомобиля на весы.
  • Нет ограничений по выбору поверхности для установки весов.
  • ВА-М могут работать от аккумулятора, передавать данные на ПК (опция).
  • Весы могут работать в жестких климатических условиях: температурный диапазон -60 ... +70 °С.
  • Увеличенная точность измерений, два диапазона взвешивания.
  • В весы заложена самодиагностика неисправностей.
  • Быстрый ремонт осуществляется на месте заменой неисправного блока целиком.
  • Средний срок эксплуатации – более 8 лет.

Технические характеристики

Материалы изготовления Нержавеющая сталь, легированная сталь
Исполнение по степени защиты IP67, IP68

Структура обозначения, пример заказа

ВА-М Челнок
10 т
Стандарт

Режим эксплуатации весов: Стандарт; Экстра (см. Варианты исполнений)

Предел взвешивания (см. Варианты исполнений)

Наименование модели

Варианты исполнений

Варианты исполнений по условиям эксплуатации:

  • «Стандарт» - вариант для использования в обычных климатических условиях.
  • «Экстра» - предназначен для эксплуатации в более тяжелых климатических условиях по влагостойкости и ширине температурного диапазона. Весы имеют полную герметичность всех комплектующих и их соединений, защиту кабеля и дополнительный слой износостойкого покрытия.

Параметры датчиков

Параметры

Датчики SigmaTech

Степень пылевлагозащиты

IP67

IP68

Диапазон рабочих
температур по ГОСТ 15 150, °С

Предельных

-40 ... +50

-60 ... +70

Номинальных

-20 ... +40

-30 ... +50

Материал

Легированная сталь

Нержавеющая сталь

Автомобильные весы ВА-М выпускаются в следующих модификациях

Модель

Д х Ш*, м

НПВ*, т

d*, кг

Max. нагр. на ось давл., в шинах

Масса
секции

Применяются
для взвешивания

Челнок - 5

3,9 х 2,6

5

2

3,5 т (4 атм)

≤ 105 кг

легковых и мал. груз. а/м

Челнок - 10

5,4 х 2,6

10

2/5

7 т (7 атм)

≤ 123 кг

малых и средн. грузовых
автомобилей целиком

Челнок - 15

5,6 х 2,7

15

10,5 т (9 атм)

≤ 155 кг

Челнок - 20

1,9 х 2,7

20





5/10

1-, 2-, 3-осных мостов
грузовых автомобилей

3,8 х 2,7

5,6 х 2,7

Челнок - 25

5,6 х 2,7

25

средних и тяжелых
грузовых а/м целиком

Челнок - 30

5,6 х 2,7

30

1-, 2-, 3-осных мостов гр. а/м

3,8 х 2,7

* Д – длина весов без пандусов; НПВ – Наибольший Предел Взвешивания; d – дискретность.
Примечание. Коэффициент запаса прочности весов сверх Мах. допустимых нагрузок Кз = 1,5.
Ширина всех платформ – 0,9 м, высота – 6 см.

Стандартный комплект поставки

  • 2 разборные платформы.
  • 4 пандуса для заезда/съезда.
  • Терминал Т12 из нержавеющей стали.
  • Полный комплект документации.

Дополнительная комплектация, опции

  • Комплект для автономной работы. Аккумулятор, блоки приёма/передачи данных по радиоканалу, ПК (ноутбук), ПО, мобильный принтер. Комплект позволяет произвольно выбирать удобное место установки весов и размещения оператора.
  • БМ балки межколейные. Позиционируют платформы относительно друг друга в соответствие с шириной колеи а/м, предохраняют от смещения.
  • ПМ-1 панели межмодульные. Дополнительно к функциям БМ защищают от попадания под платформу грязи, снега и посторонних предметов. Существенно облегчают обслуживание весов. Выдерживают наезд колёс легкового автомобиля.
  • ПМ-2 панели межмодульные усиленные. Дополнительно к функциям ПМ-1 выдерживают наезд колёс автомобиля с максимальной нагрузкой на ось.
  • ОП опорные пластины. Для установки весов на основание средней жесткости (асфальт, гравий и т. д.).
  • ОР опорные рамы. Для установки весов на мягкое основание (песок, грунт).
