ВК весы конвейерные

Скачать PDF

Тип оборудования: Весы

Маркировка взрывозащиты: Нет

Описание

Конвейерные весы ВК предназначены для непрерывного взвешивания сыпучих или кусковых материалов, транспортируемых при помощи ленточных конвейеров, с отображением результатов взвешивания на цифровом табло интегратора.

Области применения
Весы могут использоваться в различных отраслях промышленности.

Особенности:

  • Высокие метрологические характеристики.
  • Производительность конвейера до 3600 т/ч.
  • Ширина конвейерной ленты от 650 до 2000 мм.
  • Скорость движения конвейерной ленты - не более 5 м/с.
  • Наибольшая линейная плотность материала - 100 кг/м; 200 кг/м.
  • Наименьшая линейная плотность материала - 20 кг/м; 40 кг/м.
  • Наибольшая производительность конвейера, 1800 т/ч; 3600 т/ч.
  • Весы встраиваются в существующие конвейера без нарушения целостности металлоконструкций става.
  • Простота монтажа и обслуживания.
  • Широкий спектр дополнительных опций.
  • Средний срок службы - не менее 10 лет.
  • Гарантия - 12 месяцев.

Конструктивно конвейерные весы ВК состоят из:

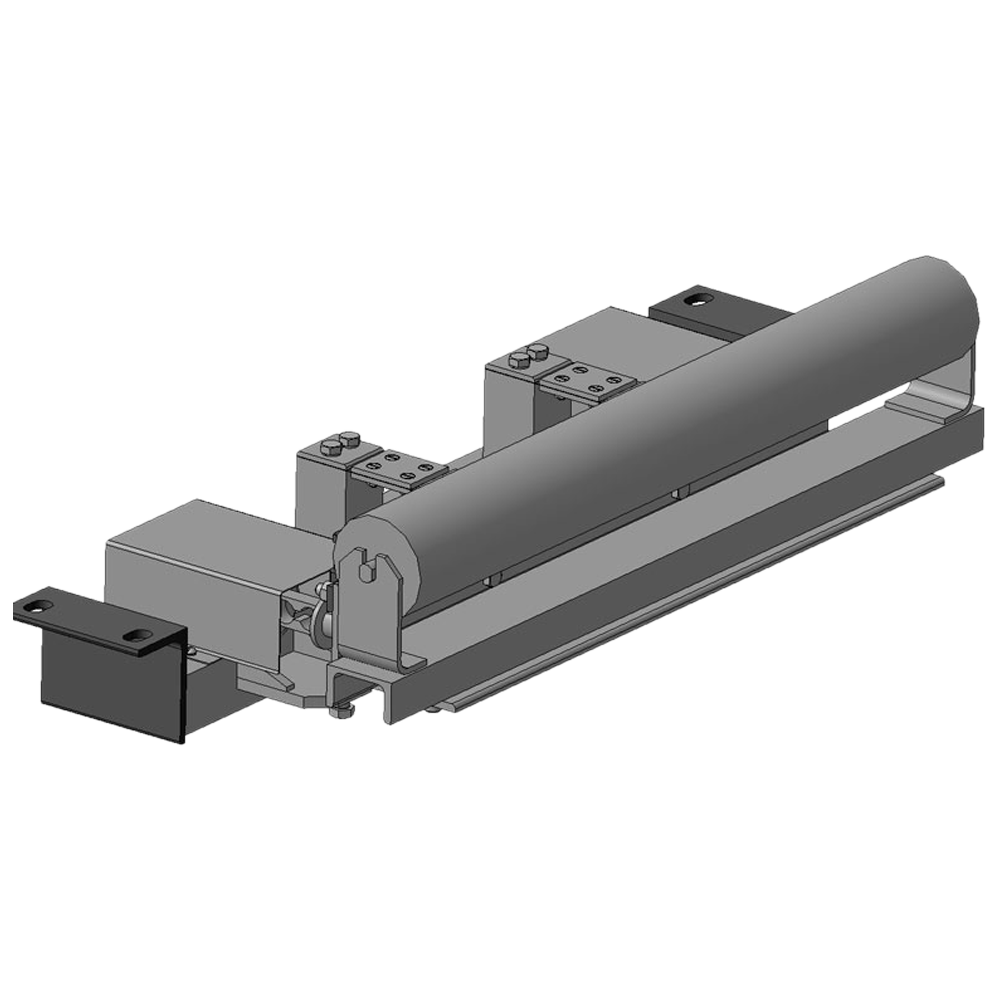

  • Грузоприёмного устройства:
    • с  одной  роликоопорой  (модификация  ВК-1);
    • с двумя  роликоопорами  (модификация ВК-2).
  • Тензодатчиков с узлами встройки – 2 или 4 шт.
  • Датчика скорости –  1 шт.
  • Интегратора – 1 шт.
  • Клеммной коробки с кабелями до 100 м – 1 шт.

Принцип действия весов ВК основан на преобразовании деформации упругого элемента тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза в электрический сигнал, а также измерения  скорости движения ленты с помощью датчика скорости,   с последующим их преобразованием в цифровой вид  интегратором, обработкой и выдачей на табло индикации значений суммарной массы взвешиваемого материала, производительности, линейной плотности, скорости конвейерной ленты.

Технические характеристики

Наименьший предел измерений Наименьший предел взвешивания - 10 % от массы материала, взвешиваемого на весах в течении 1 часа при наибольшей линейной плотности
Цена поверочного деления (e) 20 кг; 50 кг
Пределы допускаемой погрешности ±0,5%; ±1,0%; ±2,0% от измеряемой массы
Климатическое исполнение (диапазон рабочих температур) -30…+40°С
Питание ~220 В
Габаритные размеры Длина 0,55…2,0 м; ширина 1,2…2,7 м

Структура обозначения, пример заказа

ВК
1
800
0,5

Погрешность: 0,5%; 1,0%; 2,0%

Ширина ленты, мм: 650, 800, 1000, 1200, 1400, 1600, 1800, 2000

Количество роликоопор: 1 или 2

Наименование модели

Варианты исполнений

Обозначение весов

Габаритные размеры грузоприёмного устройства,
 не более, мм

Масса, не более, кг*

длина*

ширина

высота

ВК-Х-650-Х

550-2000

1200

500

56 ÷122

ВК-Х-800-Х

1400

62 ÷134

ВК-Х-1000-Х

1600

67 ÷144

ВК-Х-1200-Х

1800

73 ÷156

ВК-Х-1400-Х

2000

80 ÷170

ВК-Х-1600-Х

2200

85 ÷180

ВК-Х-1800-Х

2500

91 ÷192

ВК-Х-2000-Х

2700

96 ÷202

* Зависит от количества роликоопор

Стандартный комплект поставки

  • Весы конвейерные ВК,  в том числе:
  • Грузоприемное устройство, в том числе:
    • датчики.
  • Интегратор.
  • Датчик скорости.
  • Соединительная коробка.
  • Руководство по эксплуатации на интегратор.
  • Соединительный кабель.
  • Руководство по эксплуатации весов конвейерных ВК.
  • Паспорт на весы конвейерные ВК.

Дополнительная комплектация, опции

  • Программно-технический комплекс (персональный компьютер; специализированное программное обеспечение).
  • Набор гирь 20 кг М1 ГОСТ OIML 111-1 для калибровки весов в статике.
  • Роликоопоры участка влияния (пять штук до весов и пять после).
  • Дублирующее выносное табло.
  • Передача данных с весов в сеть предприятия.
