ВП весы платформенные

Скачать PDF

Тип оборудования: Весы

Наибольший предел измерений: 300 кг, 600 кг, 1500 кг (1,5 т), 3000 кг (3 т), 6000 кг (6 т), 10000 кг (10 т)

Дискретность отсчета (цена деления, d): 1 кг, 2 кг, 5 кг, 50 г, 100 г, 200 г, 500 г

Класс точности: Средний (III)

Маркировка взрывозащиты: 0ExiаIICT6, Нет

Цена (без учета НДС): По запросу руб.

Описание

Платформенные весы ВП применяются для подсчета массы груза при проведении учетных и технологических операций. Используются на предприятиях химической, пищеперерабатывающей и текстильной промышленности, в сельском хозяйстве и торговле, на складах и в логистике. Эксплуатируются в помещениях и на открытых площадках.

Весы ВП подходят для использования при больших показателях грузооборота, а модификация «Экстра» со степенью защиты IP68 может использоваться в суровых климатических условиях, например, в районах Крайнего Севера. Модификации весов рассчитаны на максимальную нагрузку от 300 кг до 10 тонн.

Особенности весов ВП:

  • Конструкция рассчитана на интенсивные нагрузки и тяжелые условия эксплуатации. Платформа и настил весов ВП могут выполняться из конструкционной или нержавеющей стали, частично или полностью.
  • Высота весов ВП составляет всего 63 мм, что позволяет с легкостью закатывать на них тележки любой конструкции.
  • Благодаря специальным узлам встройки датчиков неровности на площадке под весами не оказывают существенного влияния на точность взвешивания.
  • Два диапазона взвешивания увеличивают точность весов ВП (при использовании терминала Т9 или терминала Т11).
  • Возможность подобрать весы ВП для любого диапазона температур, от -40 до +80°С.
  • Платформа весов защищена от коррозии износостойким покрытием на полиуретановой основе.
  • Гарантия работы весов ВП составляет 5 лет.

Устройство и принцип работы весов ВП

Принцип действия платформенных весов ВП основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее, сигнал с датчиков посредством электронных устройств обрабатывается и преобразуется в цифровую форму, удобную для визуального восприятия значения массы груза.

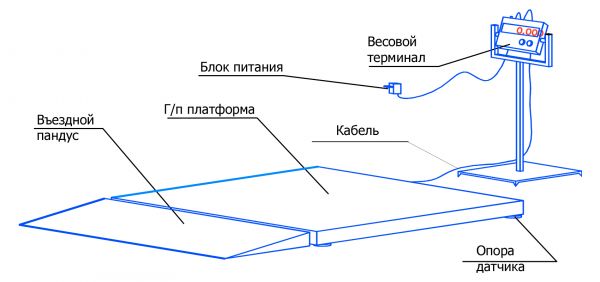

Конструктивно весы ВП состоят из грузоприёмного устройства и электронной части. Для удобства операций с тележками и рохлями могут комплектоваться въездным пандусов (опция). Грузоприёмное устройство представляет собой металлическую конструкцию, через которую на весоизмерительные тензорезисторные датчики передаётся нагрузка от взвешиваемого груза. Электронная часть отвечает за преобразования полученного сигнала и вывода его на дисплей преобразователя.

весы ВП

Функциональные возможности весов ВП:

  • Выборка массы тары.
  • Отображение показателей массы брутто и нетто.
  • Автоматическая и полуавтоматическая установка на нуль.
  • Автоматическое изменение дискретности отсчета и цены поверочного деления.
  • Сигнализация о перегрузке.
  • Индикацию системных сообщений.

По заказу возможно оснащение весов ВП дополнительными функциями: режимом стабилизации показаний при нестабильных нагрузках (для взвешивания животных), возможностью определения нагрузки на каждый датчик, определением центра массы взвешиваемого объекта.

Технические характеристики

Наименьший предел измерений 2 кг; 4 кг; 10 кг; 20 кг; 40 кг
Цена поверочного деления (e) 50 г; 100 г; 200 г; 500 г; 1 кг; 2 кг; 5 кг
Выходные сигналы RS-232, RS-485
Материалы изготовления Легированная сталь (материал датчиков «Стандарт»), нержавеющая сталь (материал датчиков «Экстра»), конструкционная сталь
Исполнение по степени защиты IP67, IP68

Структура обозначения, пример заказа

ВП
300
150х100х6,3
К
Исп. 1
Стандарт

Режим эксплуатации весов: Стандарт - умеренный; Экстра - тяжелый

Исп. 1 - однодиапазонный весовой терминал; исп. 2 - двухдиапазонный весовой терминал

Покрытие, материал: К - платформа весов и пандусы из конструкционной стали; НК - верхний лист платформы и пандусов из нержавеющей стали, рама из конструкционной стали; НН - платформа весов и пандусы изготовлены из нержавеющей стали

Габаритные размеры платформы, см

Наибольший предел взвешивания, кг

Наименование модели

Варианты исполнений

  • «Стандарт» – весы рассчитаны на эксплуатацию в достаточно жестких условиях.
  • «Экстра» – вариант для интенсивной эксплуатации в самых тяжелых условиях. Весы комплектуются датчиками из нержавеющей стали с расширенным температурным диапазоном, имеют полную герметичность всех комплектующих и их соединений, защиту кабеля и дополнительный слой износостойкого покрытия.
Исполнения весов ВП по материалу платформы и настила:
  • К – платформа изготавливается из конструкционной стали.
  • НК – платформа из конструкционной, настил из нержавеющей стали.
  • НН – платформа производится полностью из нержавеющей стали.

Модель

Предел
взвешивания

Дискретность

Размер платформы, см

100х100

125х100

150х100

150х150

200х150

200х200

300x150

ВП - 300

300 кг

до 150 кг – 50 г,
свыше – 100 г















ВП - 600

600 кг

до 300 кг – 100 г, свыше – 200 г












ВП - 1,5 т

1,5 т

до 600 кг – 200 г, свыше – 500 г






ВП - 3 т

3 т

до 1,5 т – 500 г,
свыше – 1 кг









ВП - 6 т

6 т

до 3 т – 1 кг,
свыше – 2 кг










ВП - 10 т

10 т

до 6 т – 2 кг,
свыше – 5 кг











Возможные модификации:
  • Ударопрочная – весы изготавливаются на базе усиленной платформы с рамой- основанием. Конструкция оснащается противоударными узлами встройки датчиков и различными типами амортизаторов, демпферов и тяг. Обеспечивается защита от перегрузок как в вертикальном, так и в горизонтальном направлениях.
  • Мобильная – весы комплектуются встроенными роликами и ручками для их удобного перемещения одним человеком.
  • Повышенной точности – для еще более точного взвешивания в суженном диапазоне рабочих температур.

Стандартный комплект поставки

  • Платформа грузоприёмного устройства.
  • Весоизмерительный прибор (весовой терминал).
  • Руководство по эксплуатации весов.
  • Руководство по эксплуатации терминала.

Дополнительная комплектация, опции

  • Пандус.
  • Дублирующее табло.
  • Программное обеспечение для работы весов с компьютером.
