К-Б-12А тензодатчики балочные

Скачать PDF

Тип оборудования: Датчик силоизмерительный

Наибольший предел измерений: 300 кг, 500 кг, 1000 кг (1 т), 2000 кг (2 т), 3500 кг (3,5 т), 7500 кг (7,5 т), 10000 кг (10 т), 15000 кг (15 т), 20000 кг (20 т), 25000 кг (25 т)

Класс точности: C3

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

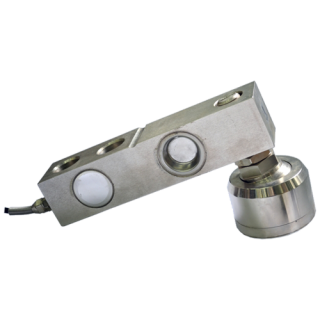

Тензодатчики балочные К-Б-12А конструктивно представляют собой консольную балку, преобразующую механическую деформацию сдвига. Датчики силоизмерительные К-Б-12А представлены моделями с наибольшим пределом измерений от 300 кг до 25 тонн.

Преимущества:

  • Крепежи для тензодатчика включены в комплект поставки.
  • Датчики данного типа могут быть изготовлены в специальных исполнениях:
    • с защитой от высоких температур (до +250°С);
    • в корпусе из нержавеющей стали;
  • Гарантия 3 года.

Технические характеристики

Рабочий коэффициент передачи (РКП)

2,0 +0,002 мВ/В

Класс точности (по ГОСТ 30129)

С3

Вид преобразуемой силы

Сдвиг

Начальный коэффициент передачи (НКП)

2,5% от РКП

Входное сопротивление

400 ±20 Ом

Выходное сопротивление

352 ±3 Ом

Сопротивление изоляции

>5000 МОм

Допустимая перегрузка в течение не более 1 часа

125% от НПИ

Разрушающая перегрузка

200% от НПИ

Рекомендуемое напряжение питания

от 5 до 12 В

Максимальное напряжение питания

15 В

Степень защиты (по ГОСТ 14254)

IP67

Описание элементов крепления

Шарнирный регулируемый подпятник



Структура обозначения, пример заказа

К-Б-12А
(Н)
10
С3

Класс точности

Максимальная нагрузка, т

Модификация - тензодатчик из нержавеющей стали, диапазон рабочих температур от -30 до +50°С

Наименование модели

Варианты исполнений

  • К-Б-12А тензодатчики из легированной стали, диапазон рабочих температур от -30 до +50°С.
  • К-Б-12А (Н) тензодатчики из нержавеющей стали, диапазон рабочих температур от -30 до +50°С.
  • К-Б-12А (Т) высокотемпературные тензодатчики из легированной стали, диапазон рабочих температур от -10 до +250°С.

Наименование

К-Б-12А

К-Б-12А (Н)

К-Б-12А (Т)

Наибольший предел измерений (НПИ)

300; 500 кг;
1; 2; 3; 5; 10; 15; 20; 25 т

500 кг;
1; 2; 3, 5; 10; 15; 20; 25 т

1; 2; 3, 5; 10; 15; 20; 25 т

Число поверочных интервалов

3000

3000

1000

Диапазон рабочих температур

-30...+50°С

-30...+50°С

-10...+250°С

Материал корпуса датчика

Легированная сталь

Нержавеющая сталь

Легированная сталь

Длина кабеля

2,6 м (НПИ: 0,3-2 т);
3,5 м (НПИ: 3 т);
5,2 м (НПИ: 5-8 т);
7 м (НПИ: 10 т);
12 м (НПИ:15-25 т)

2,6 м (НПИ:0,5-2 т);
10 м (НПИ: 3(ножка В));
3,5 м (НПИ: 3 т);
5,2 м (НПИ: 5-8 т);
7 м (НПИ: 10 т);
12 м (НПИ: 15-25 т)

2,6 м (НПИ: 0,3-2 т);
3,5 м (НПИ: 3 т);
5,2 м (НПИ: 5-8 т);
7 м (НПИ: 10 т);
12 м (НПИ:15-25 т)

Вес тензодатчика

1,3 кг (НПИ: 0,3-2 т);
2 кг (НПИ: 3 т);
4 кг (НПИ: 5-7,5 т);
13 кг (НПИ: 10-15 т);
14 кг (20-25 т)

1,3 кг (НПИ: 0,3-2 кг);
2 кг (НПИ: 3 т);
4 кг (НПИ: 5 т);
6 кг (НПИ: 10-15 т);
7 кг (НПИ: 20-25 т)

12,7 кг (НПИ: 1-3 т);
4,3 кг (НПИ: 5 т);
8,5 кг (НПИ: 10 т);
13,4 кг (НПИ: 15-25 т)



Габаритные чертежи

К-Б-12А, К-Б-12А(Т), К-Б-12А(Н) с НПИ 300 кг - 25 т, ножка А


К-Б-12А, К-Б-12А(Т), К-Б-12А(Н) с НПИ 300 кг - 7,5 т, ножка В

Стандартный комплект поставки

  • К-Б-12А тензодатчик балочный.
  • Паспорт.
