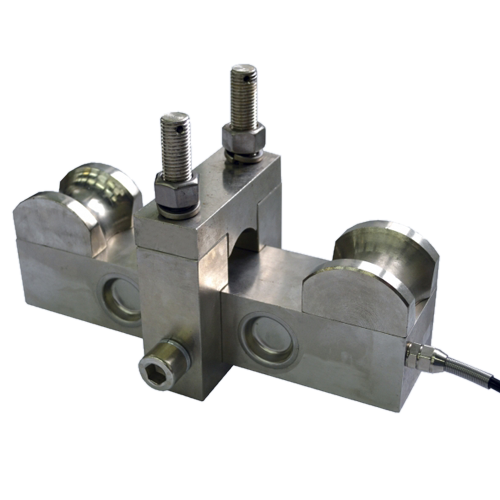

К-Б-12Т тензодатчики силы натяжения троса

Скачать PDF

Тип оборудования: Датчик силоизмерительный

Наибольший предел измерений: 1000 кг (1 т), 2000 кг (2 т), 3000 кг (3 т), 5000 кг (5 т), 10000 кг (10 т), 20000 кг (20 т)

Класс точности: C3

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 16125,00-19300,00 руб.

Описание

Датчики силоизмерительные К-Б-12Т предназначены для измерения силы натяжения троса (без разрыва). Область применения тензодатчиков К-Б-12Т - нефтедобывающая промышленность. Серия К-Б-12Т представлена моделями с наибольшим пределом измерений от 1 до 20 тонн.

Технические характеристики

Наибольший предел измерений (НПИ)

1; 2; 3; 5; 10, 20 т

Рабочий коэффициент передачи (РКП)

1,0 ± 0,05 мВ/В

Класс точности (по ГОСТ 30129)

С3

Вид преобразуемой силы

Сдвиг

Число поверочных интервалов

3000

Начальных коэффициент передачи (НКП)

2,5% от РКП

Входное сопротивление

750 ±10 Ом

Выходное сопротивление

702 ±3 Ом

Сопротивление изоляции

>5000 МОм

Диапазон рабочих температур

-30…+50°С

Допустимая перегрузка (не более 1 часа)

125% от НПИ

Разрушающая перегрузка

200% от НПИ

Рекомендуемое напряжение питания

от 5 до 12 В

Максимальное напряжение питания

15 В

Степень защиты (по ГОСТ 14254)

IP67

Материал корпуса датчика

Легированная сталь

Диаметр используемого троса

6-14 мм (НПИ: 1 т), 10-18 мм (НПИ: 2 т), 12-20 мм (НПИ: 3 т),
16-26 мм (НПИ: 5 т), 24-36 мм (НПИ: 10 т)

Длина кабеля

0,5 м

Вес тензодатчика

2,6 кг (НПИ: 1-3 т);
7 кг (НПИ: 5 т);
9,6 кг (НПИ: 10-20 т)

Описание элементов крепления

Крепежи на трос не входят в комплект



Габаритный чертеж

Структура обозначения, пример заказа

К-Б-12Т
5
С3

Класс точности

Максимальная нагрузка, т

Наименование модели

Стандартный комплект поставки

  • К-Б-12Т тензодатчик силы натяжения троса.
  • Паспорт.

Скачать документацию
