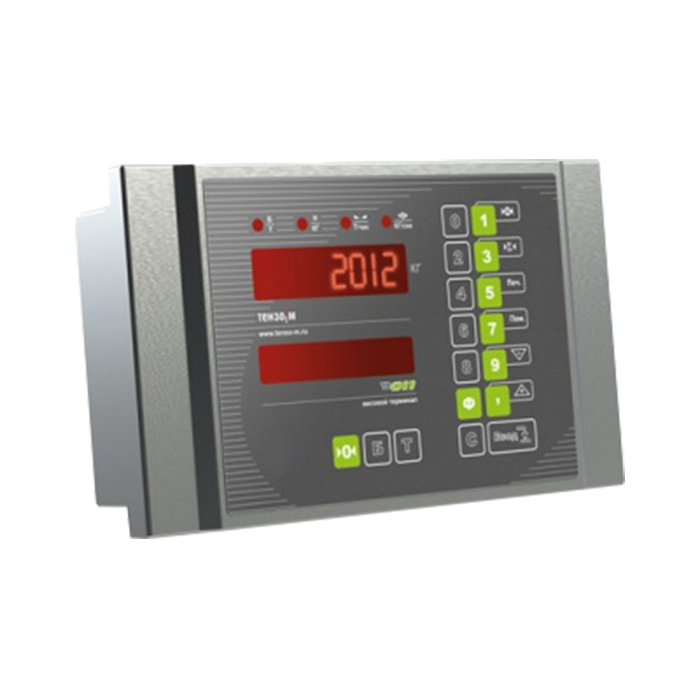

ТВ-011 преобразователь-контроллер весоизмерительный

Скачать PDF

Тип оборудования: Весовой индикатор

Маркировка взрывозащиты: Нет

Описание

Весовой преобразователь-контроллер ТВ-011 предназначен для использования в различных весодозирующих устройствах: дозаторы, поточные весы, конвейерные весы. Прибор рассчитан на подключение до 8 тензодатчиков сопротивлением до 350 Ом.

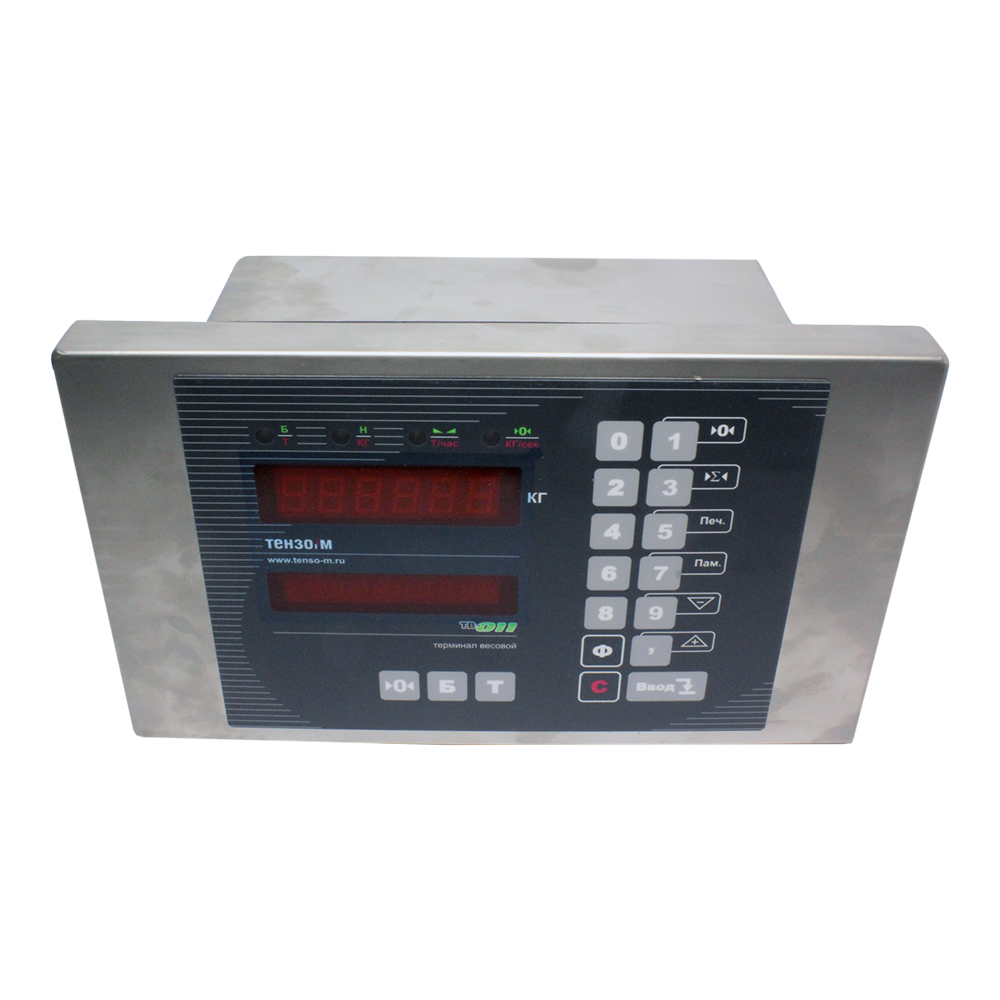

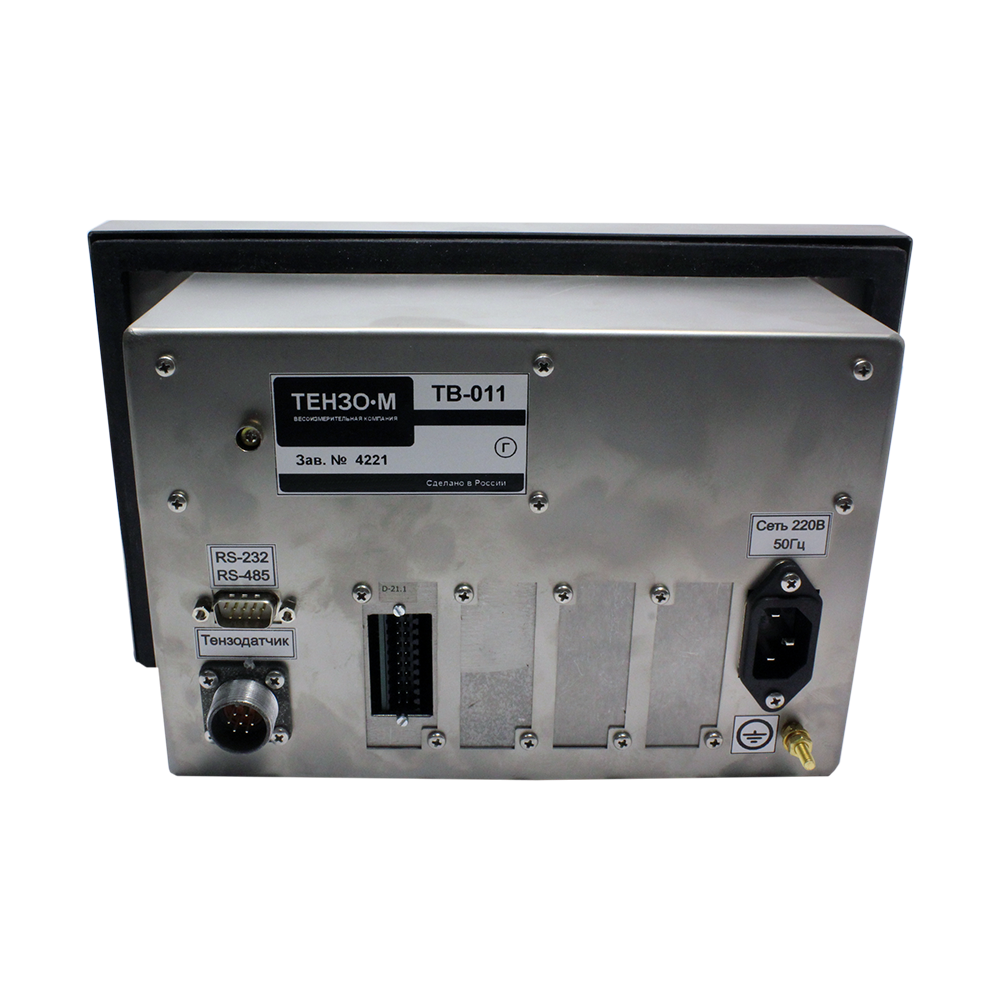

Весоизмерительный преобразователь ТВ-011 изготовлен в корпусе, ориентированном для монтажа в щит. Имеет яркий двухстрочный светодиодный индикатор и прочную пленочную клавиатуру. Внутренняя системная шина позволяет одновременно установить в прибор до 4 различных модулей расширения.

Типовое программное обеспечение весоизмерительного преобразователя-контроллера ТВ-011 поддерживает простые алгоритмы суммирующего дозатора-компаратора на 8 каналов, вычитающего дозатора, многокомпонентного дозатора. Существуют версии ПО для управления дозаторами для фасовки сыпучих продуктов в мешки или технологический процесс, бункерными весами, а также различные спецверсии.

Преимущества преобразователя-контроллера ТВ-011:

  • Цифровая клавиатура.
  • Широкие возможности конфигурирования за счет специальных модулей расширения:.
  • Модули дискретного ввода/вывода 8 на 8, два вида разъемов.
  • Модуль аналогового вывода 4-20мА (0-20мА, 0-5В, 0-10В).
  • Модуль аналогового ввода 4-20мА (0-20мА, 0-5В, 0-10В).
  • Модуль дискретного ввода/вывода 4 на 4 для версии конвейерных весов.
  • Модуль управления шаговым двигателем.
  • Широкий перечень версий программных прошивок для различного оборудования.
  • Тип линии связи с первичным преобразователем: шестипроводная.
  • Максимальное количество подключаемых первичных преобразователей: 8 х 350 Ом.
  • Тип индикатора: светодиодный.
  • Количество цифровых разрядов основного (дополнительного) индикаторов: 6 (10).
  • Размер изображения одного символа: 8 х 14 (5 х 8) мм.
  • Цвет индикации: красный/ зеленый.
  • Время установления рабочего режима, не более: 15 мин.

Технические характеристики

Нелинейность Не более 0,002%
Выходные сигналы RS-232, RS-485, Напряжения 0-5 В, Токовый 4-20 мА
Материалы изготовления Корпус из нержавеющей стали
Климатическое исполнение (диапазон рабочих температур) -30…+40°С
Исполнение по степени защиты IP42, IP65
Питание ~220 В
Габаритные размеры 288x170x138 мм
Вес 3,0 кг

Варианты исполнений

Весовой преобразователь-контроллер ТВ-011 имеет различные версии прошивок под разные задачи.

Бункерные весы «ПОТОК»

Версия ПО

Наименование ПО

Описание

Примечание

Pt-1.06

"Поток"

8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в бункерных весах "ПОТОК"

AVP-49

"Поток"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-009 версий «Pt-31» - «Pt-37» (4П/4 О.К.), «AVP-31» - «AVP-48» (8П/8 О.К.) и как более простая версия

Дозаторы для фасовки

Версия ПО

Наименование ПО

Описание

Примечание

GА-1.05

"Гамма"

8 вх./8 вых. – 3 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в дозаторах для фасовки "ГАММА"

GD-1.01

"Гамма сдвоенная"

8 вх./8 вых. – 3 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в сдвоенных дозаторах для фасовки "ГАММА"

DL-1.03

"Дельта"

8 вх./8 вых. – 3 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в дозаторах для фасовки "ДЕЛЬТА"

FC-1.01

"Фасовщик цемента"

8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в дозаторах для фасовки в клапанные мешки

FCА-1.2

"Фасовщик цемента аэрационный"

8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в дозаторах для фасовки в клапанные мешки "ДФК-А-А"

GА–109

"Гамма"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-003/05Д и ТВ-009 версий «12.76», «12.760» (6П/4 О.К.), «GA-100» - «GA-107» (6П/4 О.К.) и как более простая версия

DLT–109

"Дельта"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-003/05Д версий «12.78» (6П/4 О.К.), «DLT-100» - «DLT-107» (6П/4 О.К.) и как более простая версия

Технологические дозаторы

Версия ПО

Наименование ПО

Описание

Примечание

Gt–1.02

"Гамма-Технология"

8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в технологических дозаторах "ГАММА-ТЕХНОЛОГИЯ"

GTD–1.3

"Гамма-Технология сдвоенная"

8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в пультах управления для модернизации карусельных весовыбойных установок

DD–1.02

"Однокомпонентный дискретный  дозатор"

8 вх./8 вых. – 1 модуль, разъёмы по умолчанию DB-25 (обозначение модуля D-13.1, для использования с модулями ПК-8 и МК-6)

Универсальная версия, используется в пультах управления производства "Тензо-М"

DD–8.02

"Восьмикомпонентный дискретный  дозатор"

8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-6)

Используется в пультах управления производства "Тензо-М"

DA–1.01

"Однокомпонентный

дискретный дозатор с автоматическим стартом цикла дозирования"

8 вх./8 вых. – 1 модуль, разъёмы по умолчанию DB-25 (обозначение модуля D-13.1, для использования с модулями ПК-8 и МК-6)

Используется в пультах управления производства "Тензо-М"

GG-410

"Гамма-Технология"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-009 версий «GG-400» - «GG-409» (8П/8 О.К.) и как более простая версия

DD–709

"Семикомпонентный односкоростной дискретный дозатор"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-003/05Д версий «DD-700» - «DD-707» (8П/1 О.К.) и как более простая версия

DD–729

"Пятикомпонентный двухскоростной

дискретный дозатор"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-003/05Д версий «DD-720» - «DD-727» (8П/1 О.К.) и как более простая версия

DD–429

"Вычитающий

двухскоростной дискретный дозатор"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-003/05Д версий «DD-420» - «DD-427» (8П/1 О.К.) и как более простая версия

DD–109

"Восьмиканальный дозатор-компаратор"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-003/05Д версий «DD-100» - «DD-107» (8П/1 О.К.) и как более простая версия

AL–1.20

"Альфа"

8 вход / 8 выход – 1 модуль (разъем DB-25), выход 4 - 20мА – 1 модуль (разъем Weidmuller), вход 4  - 20 мА  - 1 модуль (разъем Weidmuller)

Используется в пультах управления производства "Тензо-М"

AL–1.09

8 вход / 8 выход – 1 модуль, вход 4  - 20 м А  - 1 модуль, выход 4 - 20м А – 1модуль, разъемы  Weidmuller

Используется для замены ТВ-011 версий «AL-1.01» - «AL-1.08»



AL–1.08

"Альфа"

8 вход / 8 выход – 1 модуль, шаговый двигатель –1 модуль, вход 4  - 20мА-1 модуль, разъемы  Weidmuller

Используется в пультах управления производства "Тензо-М" старого образца

Конвейерные весы ВНК

Версия ПО

Наименование ПО

Описание

Примечание

CV–1.07

"Конвейерные весы"

4 вход / 4 выхода -1модуль, 4-20 мА или  (0-24 мА; 0-20мА; 0–5В; 0-10В)-1модуль, разъемы  Weidmuller

Используется в пультах управления конвейерными весами

Расходомер топлива «FUEL-5»

Версия ПО

Наименование ПО

Описание

Примечание

FUEL-5

"Расходомер топлива"

8 вход / 8 выход – 1 модуль (разъем DB-25 или Weidmuller), опционно выход 4 - 20мА – 1 модуль (разъем Weidmuller)

Используется в пультах управления массовых расходомеров топлива УДР

Весы – разбраковщик штучных грузов

Версия ПО

Наименование ПО

Описание

Примечание

UB-339

"Весы – разбраковщик штучных грузов"

8 вход / 8 выход – 1 модуль (разъем Weidmuller или DB-25), опционно выход 4 - 20мА – 1 модуль (разъем Weidmuller)

Используется для замены ТВ-003/05Д  (8П/4 О.К.) версий «UB-330»  – «UB-332» и ТВ-009 (8П/8 О.К., 4П/4 О.К.) версий «UB-200»  – «UB-210»

Стандартный комплект поставки

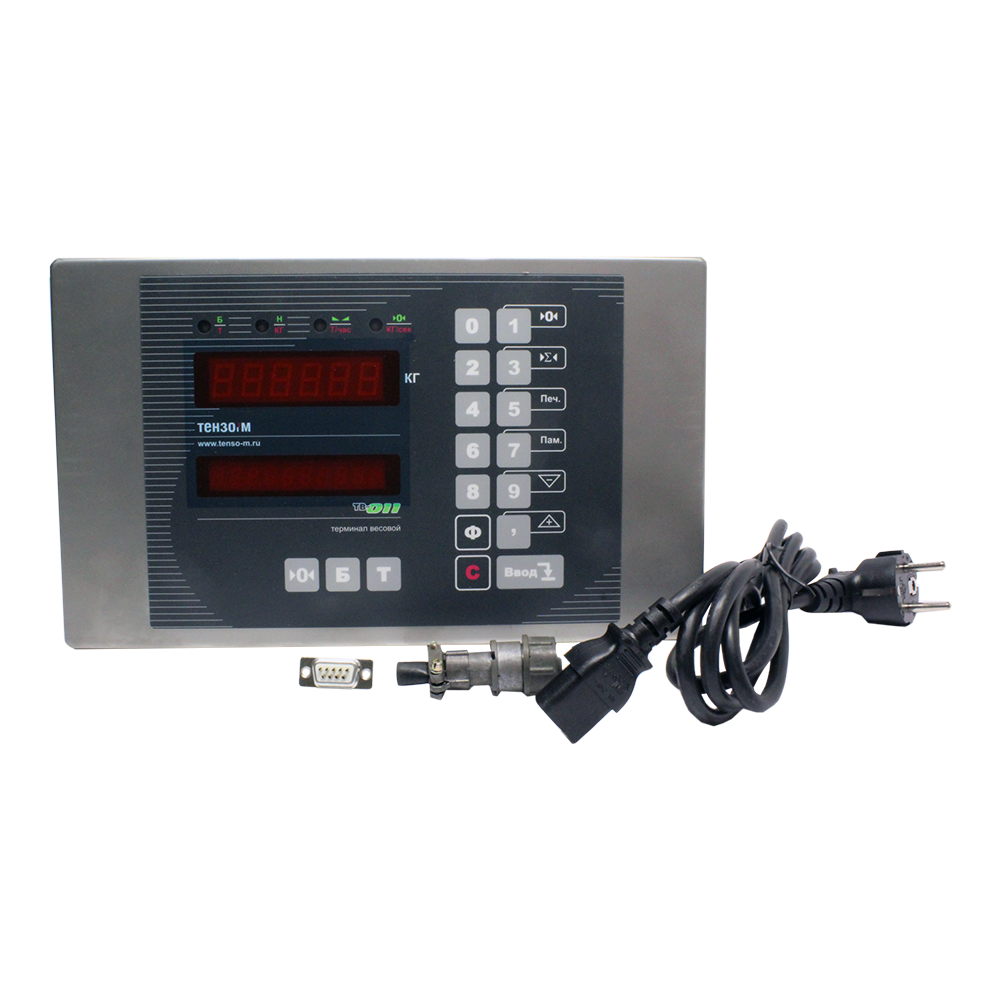

  • Весоизмерительный преобразователь.
  • Техническая документация.
