ТВ-006С преобразователь-контроллер весоизмерительный

Скачать PDF

Тип оборудования: Весовой индикатор

Маркировка взрывозащиты: Нет

Описание

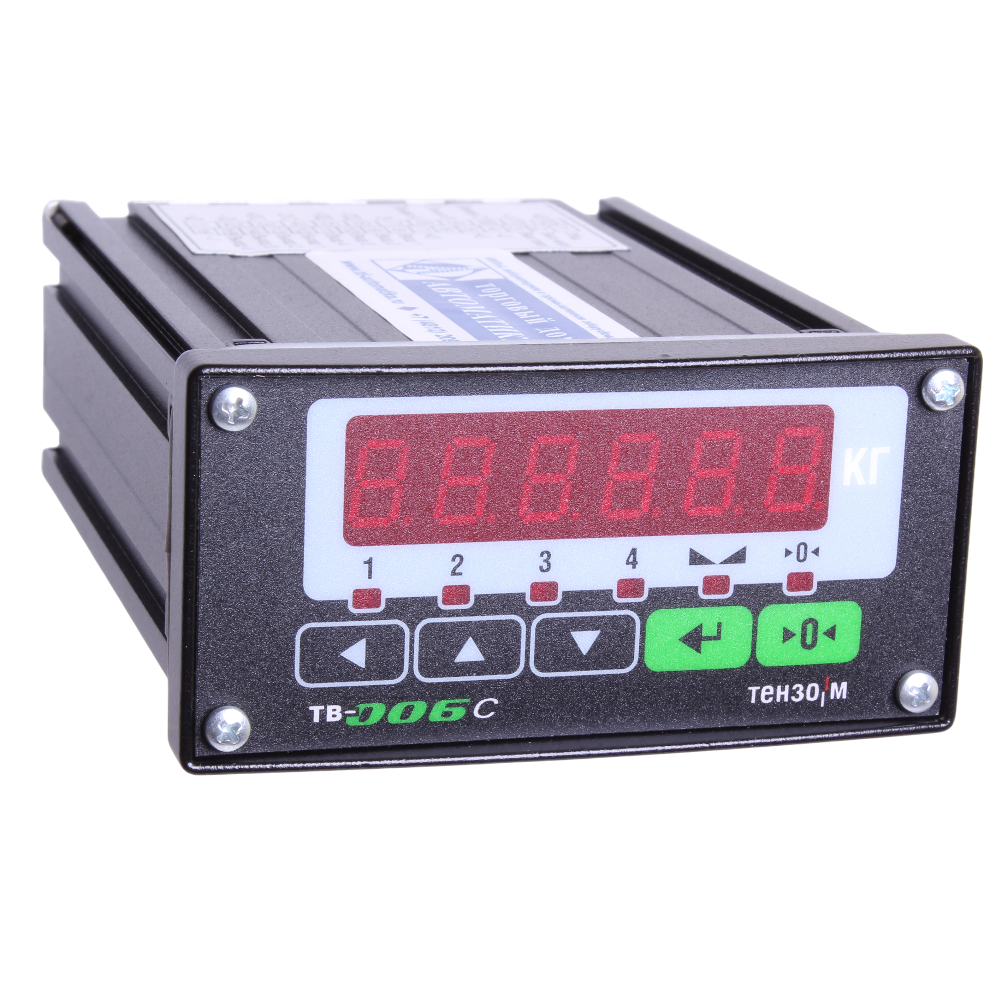

Весовой преобразователь-контроллер ТВ-006С предназначен для использования в системах управления технологическими процессами. Прибор имеет 4 дискретных входа и 4 дискретных выхода для возможности построения на его основе дозаторов или поточных весов. Имеет яркий светодиодный индикатор и кнопочную клавиатуру для работы с прибором и управления настройками.

Программное обеспечение преобразователя ТВ-006C позволяет настроить его на несколько режимов работы:

  • Простые весы с возможностью дистанционного управления по каналу связи с дискретными входами-выходами.
  • Однокомпонентный дозатор, управление заслонками: «Загрузка Грубо», «Загрузка Точно» и «Выгрузка».
  • Вычитающий дозатор, выгрузка продукта из бункера накопителя: «Выгрузка Грубо», «Выгрузка Точно», «Загрузка».
  • Поточные весы. Статическое взвешивание продукта при перевешивании в потоке. Контроль сигналов «Загрузка» и «Выгрузка».

Преимущества весоизмерительного преобразователя ТВ-006C:

  • Щитовое исполнение.
  • Протоколы: «Тензо-М» и ModBUS-RTU*.
  • 4 дискретных входа и 4 дискретных выхода.
  • Питание тензодатчиков по шестипроводной схеме.
  • Знакопеременное питание тензодатчиков.
  • Аналоговый выход.
  • Максимальная длина связи с первичным преобразователем: 20 м.
  • Максимальное количество подключаемых тензодатчиков: 8 х 350 Ом; 16 х 800 Ом.
  • Количество дискретных входов (светодиод оптрона): 4.
  • Количество дискретных выходов (открытый коллектор): 4.



 * в зависимости от версии прошивки терминала

Технические характеристики

Нелинейность Не более 0,002%
Выходные сигналы RS-485, Напряжения 0-5 В, Токовый 4-20 мА
Материалы изготовления Корпус из нержавеющей стали щитового исполнения с прочным порошковым покрытием
Климатическое исполнение (диапазон рабочих температур) -20…+55°С
Исполнение по степени защиты IP42, IP65
Питание =12 В, =24 В
Габаритные размеры 136x96x48 мм
Вес 1,0 кг

Варианты исполнений

Весовой преобразователь-контроллер ТВ-006C имеет различные версии прошивок под разные задачи.

Версии программных прошивок терминала ТВ-006С для технологических дозаторов

Подробное описание версии

C6.2X

C41X

C21

C24

C45

C05.1

Cont-3

CE-3



Однокомпонентный дозатор

Многокомпонентный дозатор



Суммирующий

+

+

+

+



+



Вычитающий

+

+



+



MODBUS



+



+



Режим подачи продукта (дозирование грубо/точно)*

2

2

1

Автоматическая настройка упреждений

+

+

Примечания



Эта версия предназначена для работы в сетях последовательной передачи данных по протоколу MODBUS RTU



Примечания:
* - режимы подачи продукта:
«2» – два канала подачи продукта: быстро/медленно. Основная порция продукта подается по быстрому каналу загрузки, для точного набора дозы используется досыпка по медленному каналу,
«1» – один канал подачи продукта. Для точного набора дозы используется «упреждение» - отключение подачи продукта заранее – в соответствии с заданным значением

** - дозатор, в который по команде загружается заданная доза продукта, которая суммируется с продуктом, находящимся в бункере

*** - дозатор, из которого по команде выгружается заданная доза продукта, которая вычитается из продукта, находящегося в бункере

Версии программных прошивок терминала ТВ-006С для расходомеров

Подробное описание версии

РР 7.3X

РР 6.72

Назначение

Краткое описание

Для использования в составе дозаторов и расходомеров с аналоговым выходом

Используется в дозаторах расходомерах с широтно-импульсным (ШИ) управлением

MODBUS

+

+

Стандартный комплект поставки

  • Весоизмерительный преобразователь.
  • Техническая документация.

Скачать документацию

ТВ-006С преобразователь-контроллер весоизмерительный (прошивка C6.2X). Руководство по эксплуатации.

ТВ-006С преобразователь-контроллер весоизмерительный (прошивка C41X). Руководство по эксплуатации.

ТВ-006С преобразователь-контроллер весоизмерительный (прошивка C21). Руководство по эксплуатации.

ТВ-006С преобразователь-контроллер весоизмерительный (прошивка C24). Руководство по эксплуатации.

ТВ-006С преобразователь-контроллер весоизмерительный (прошивка C45). Руководство по эксплуатации.

ТВ-006С преобразователь-контроллер весоизмерительный (прошивка C05.1). Руководство по эксплуатации.

ТВ-006С преобразователь-контроллер весоизмерительный (прошивка Cont-3). Руководство по эксплуатации.

ТВ-006С преобразователь-контроллер весоизмерительный (прошивка CE-3). Руководство по эксплуатации.

ТВ-006С преобразователь-контроллер весоизмерительный (прошивка РР 7.3X). Руководство по эксплуатации.

ТВ-006С преобразователь-контроллер весоизмерительный (прошивка РР 6.72). Руководство по эксплуатации.
