К-Б-14А тензодатчики балочные с сильфоном

Скачать PDF

Тип оборудования: Датчик силоизмерительный

Наибольший предел измерений: 5,0 кг (5000 г), 10 кг, 20 кг, 30 кг, 40 кг, 50 кг, 75 кг, 100 кг, 150 кг, 200 кг, 250 кг, 300 кг, 500 кг

Класс точности: C1, C3

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Тензодатчики балочные К-Б-14А предназначены для преобразования воздействующего на них веса измеряемой массы в нормированный электрический сигнал. Датчики К-Б-14А используется в платформенных весах, дозаторах и в другом весовом оборудовании на небольшие нагрузки.

Датчики К-Б-14А внесены в Государственный реестр средств измерений.

Преимущества датчика К-Б-14А:

  • Позволяют выполнять измерения от 5 до 500 кг.
  • Датчики К-Б-14А имеют несколько модификаций, отличающихся материалом корпуса, габаритными размерами, максимальной нагрузкой (Emax) и материалом корпуса.
  • Гарантия 3 года.

Конструкция

Датчики К-Б-14А состоят из упругого элемента и наклеенных на него тензорезисторов, соединенных по мостовой схеме. Упругий элемент датчиков выполнен либо из нержавеющей стали, либо из легированной стали.

Принцип действия основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.

Технические характеристики К-Б-14А

Параметры

К-Б-14А

К-Б-14А(Н)

К-Б-14А(Т)

Максимальная нагрузка (Емах), кг

5; 10; 20; 30; 40; 50; 75; 100; 150; 200; 250; 300; 500

5; 10; 20; 30; 40; 50; 75; 100; 150; 200; 250; 500

5; 10; 20; 30; 40; 50; 75; 100; 150; 200; 250; 300; 500

Выходной сигнал, мВ/В

2,0 ± 0,002

Класс точности по ГОСТ 8.631-2013 (OIMLR 60:2000)

СЗ

С1

Вид преобразуемой силы

Изгиб

Максимальное число поверочных интервалов (nмах)

3000

1000

Начальных коэффициент передачи (НКП)

2,5% от РКП

Входное сопротивление

400 ± 20 Ом

Выходное сопротивление

352 ± 5 Ом

Сопротивление изоляции

≥5000 МОм

Предельные значения температуры, °C

-30...+50

-10...+250

Значения температуры при монтаже, °C

-10...+50

Предел допустимой нагрузки (Еlim), % от Емax

125% от НПИ

Разрушающая перегрузка

200% от НПИ

Напряжение питания, В

от 5 до 12В

Максимальное напряжение питания

15 В

Степень защиты (по ГОСТ 14254)

IP 67

Материал корпуса датчика

легированная сталь

нержавеющая сталь

легированная сталь

Длина кабеля (все)

от 3 до 5 м

Вес тензодатчика 5-30/40-300 (250 для К-Б-14А(Н))/500кг

0,6/0,83/0,95 кг

0,5/0,83/0,9 кг

1,7 кг

Структура обозначения, пример заказа

К-Б-14А
(Т)
250

Максимальная нагрузка, кг

Материал корпуса:
Н – нержавеющая сталь
НТ – корпус высокотемпературный, нержавеющая сталь
Т – корпус высокотемпературный из легированной стали
Не указывается – базовое исполнение (легированная сталь)

Наименование модели

Варианты исполнений

  • К-Б-14А тензодатчики из легированной стали, диапазон рабочих температур от -30 до +50°С.
  • К-Б-14А (Н) тензодатчики из нержавеющей стали, диапазон рабочих температур от -30 до +50°С.
  • К-Б-14А (Т) высокотемпературные тензодатчики из легированной стали, диапазон рабочих температур от -10 до +250°С.

Параметры

К-Б-14А

К-Б-14А (Н)

К-Б-14А (Т)

Класс точности (по ГОСТ 30129)

С3

С3

С1

Число поверочных интервалов

3000

3000

1000

Диапазон рабочих температур

-30…+50°С

-30…+50°С

-10…+250°С

Материал корпуса датчика

Легированная сталь

Нержавеющая сталь

Легированная сталь

Вес тензодатчика

0,6 кг (НПИ: 5-30 кг);
0,83 кг (НПИ: 40-300 кг);
0,95 кг (НПИ: 500 кг)

0,5 кг (НПИ: 5-30 кг);
0,83 кг (НПИ: 40-250 кг);
0,9 кг (НПИ: 500 кг)

1,7 кг

Стандартный комплект поставки

  • К-Б-14А тензодатчик балочный.
  • Паспорт.

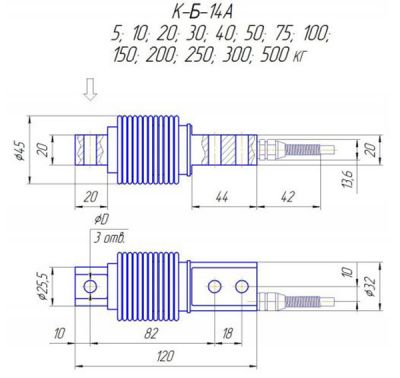

Чертеж

к-б-14а габаритык-б-14а(h) габариты



к-б-14а(T) габариты

НПИ, кг

D

5; 10; 20; 30; 40; 50; 75; 100; 150; 200; 250;

Ø8,2

300; 500

Ø10,2

Скачать документацию

К-Б тензодатчики весоизмерительные. Руководство по эксплуатации.
