BR датчики тензометрические

Скачать PDF

Тип оборудования: Датчик силоизмерительный

Наибольший предел измерений: 1000 кг (1 т)

Класс точности: C

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

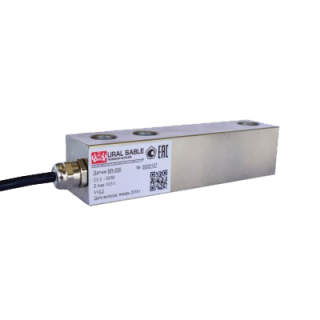

Балочные тензодатчики BR используются в весах, весовых дозаторах или других весовых устройствах. Поверяются в составе весов, весовых дозаторов и весовых устройств, включающие в себя эти датчики.

Принцип действия тензометрического датчика BR основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Особенности тензометрических датчиков BR:

  • Минимальный поверочный интервал датчика (vmin) составляет 0,1% от максимальной номинальной нагрузки.
  • Предел допустимой нагрузки: 125% от максимальной номинальной нагрузки.
  • Длина кабеля: 4 м.
  • Выходной сигнал при максимальной нагрузке: 2,000±0,025 мВ/В.
  • Входное сопротивление: 400±20 Ом.
  • Выходное сопротивление: 350±10 Ом.

Технические характеристики

Наименьший предел измерений 0 т
Цена поверочного деления (e) 0,333 кг
Число поверочных делений (n) 3000
Климатическое исполнение (диапазон рабочих температур) -10…+40°С
Исполнение по степени защиты IP68
Рабочее напряжение датчика 5 В

Структура обозначения, пример заказа

BR
1
0ЕхiaIICT6

Степень взрывозащиты (при отсутствии обозначения датчики не имеют невзрывозащищенного исполнения)

Максимальная нагрузка, т

Наименование модели

Стандартный комплект поставки

  • Тензометрический датчик BR.
  • Паспорт.

Дополнительная комплектация, опции

  • Датчики взрывозащищенного исполнения (уровень взрывозащиты 0ЕхiaIICT6).
