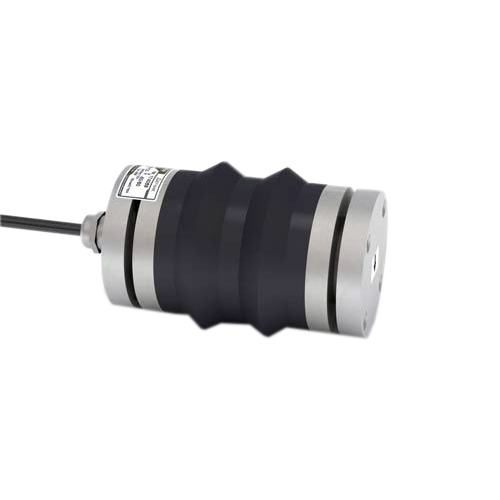

Т70А датчики тензорезисторные одноточечного типа

Скачать PDF

Тип оборудования: Датчик силоизмерительный

Наибольший предел измерений: 15 кг, 30 кг, 60 кг, 100 кг, 150 кг

Класс точности: C1, C3

Маркировка взрывозащиты: 0ExiаIICT6, Нет

Цена (без учета НДС): По запросу руб.

Описание

Тензодатчики одноточечные Т70А, примечательны тем, что на основе одной такой конструкции можно изготовить платформенные весы.  Тензодатчики могут работать в отапливаемых и неотапливаемых помещениях.

В настоящее время вместо тензорезисторных датчиков Т70А выпускаются тензодатчики Т24А, Т40А, Т60А, Т50, обладающие большей точностью и надежностью, а тензодатчики Т70А изготавливаются для поддержания ремонтного фонда.

Области применения - напольные весы, настольные весы, компактные весы, для высокоскоростного взвешивания, лотковые расходомеры, взвешивание бункеров и емкостей, многобункерные системы и иное весовое оборудование.

Особенности тензорезисторных датчиков одноточечного типа Т70А:

  • Герметизация термо- и тензочувствительной схемы производится с помощью специальных герметиков и резиновых сильфонов.
  • Тензодатчики монтируются в ценре весов, напрямую прикручиваясь к основной и нагрузочной платформе.
  • Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы.
  • Используются уникальные методики при нормировании параметров и испытаниях.
  • Многоступенчатая система контроля качества тензодатчика.
  • Гарантийный срок 12 мес.

Схема выводов кабеля

  • +Uпит.  - зеленый
  • –Uпит.  - черный
  • +Uизм. - белый
  • –Uизм. - красный

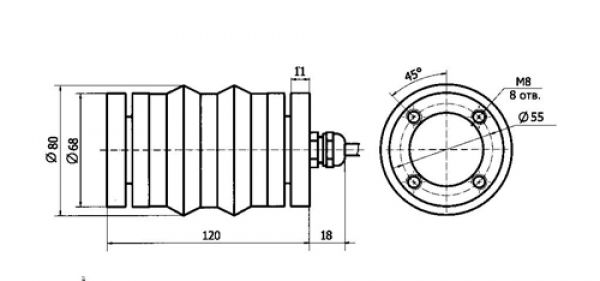

Габаритные размеры

Технические характеристики

Число поверочных делений (n) Датчики с кл. т. С1: 1000; Датчики с кл. т. С3: 3000
Пределы допускаемой погрешности Датчики с кл. т. С1: ≤ ±0,040% от РКП; Датчики с кл. т. С3: ≤ ±0,025% от РКП
Материалы изготовления Датчик - алюминиевый сплав
Климатическое исполнение (диапазон рабочих температур) -20…+50°С
Исполнение по степени защиты IP67
Питание =12 В
Вес 0,9 кг

Структура обозначения, пример заказа

Т70А
30
С1

Класс точности

Максимальная нагрузка, кг

Наименование модели

Варианты исполнений

Параметры датчика

Единицы измерения

Значения параметров

Наибольший предел измерения (НПИ)

кг

15; 30; 60; 100; 150

Класс точности по ГОСТ Р 8.726-2010



С1

C3

Минимальный поверочный интервал



НПИ/5000

НПИ/10000

Рабочий коэффициент передачи (РКП)

мВ/В

1 ± 0,2

Начальный коэффициент передачи (НКП)

% от РКП

< 2

Ползучесть (30 мин.)

% от РКП

≤ ± 0,049

≤ ± 0,025

Изменение НКП от температуры

% от РКП/°С

≤ ± 0,0028

≤ ± 0,0014

Изменение РКП от температуры

% от РКП/°С

≤ ± 0,0022

≤ ± 0,0011

Сопротивление входное

Ом

400 ± 10

Сопротивление выходное

Ом

350 ± 1

Сопротивление изоляции

Г Ом

> 5

Диапазон термокомпенсации

°С

-10... + 40

Диапазон температур хранения

°С

-30... +60

Допустимая перегрузка в течение не более 1 часа

% от НПИ

25

Разрушающая нагрузка

% от НПИ

300

Длина кабеля

м

3,0

Стандартный комплект поставки

  • Четырехпроводная схема подключения.
  • Экран не соединен с корпусом.
  • Длина кабеля: 3 метра.
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-98), ГОСТ Р51530.10-99 (МЭК 60079-11-99), OExiallCT6 X .

Дополнительная комплектация, опции

  • Выходное сопротивление 410±1 Ом.
  • Шестипроводная схема подключения.
  • Длина кабеля: от 2 до 100 метров.
  • Напряжение питания от 2 до 36 В.
  • Металлорукав.
